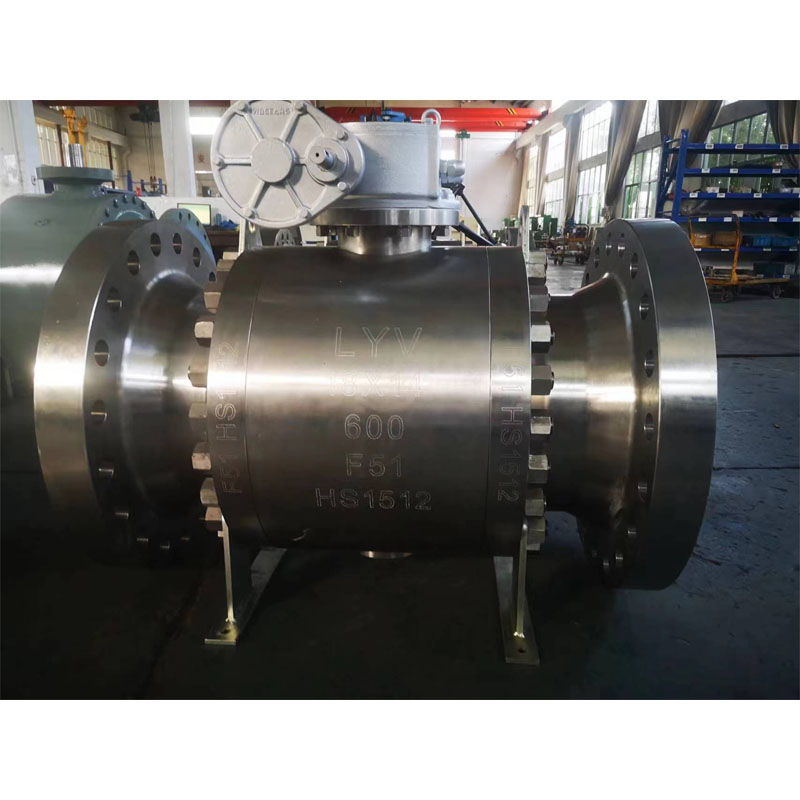

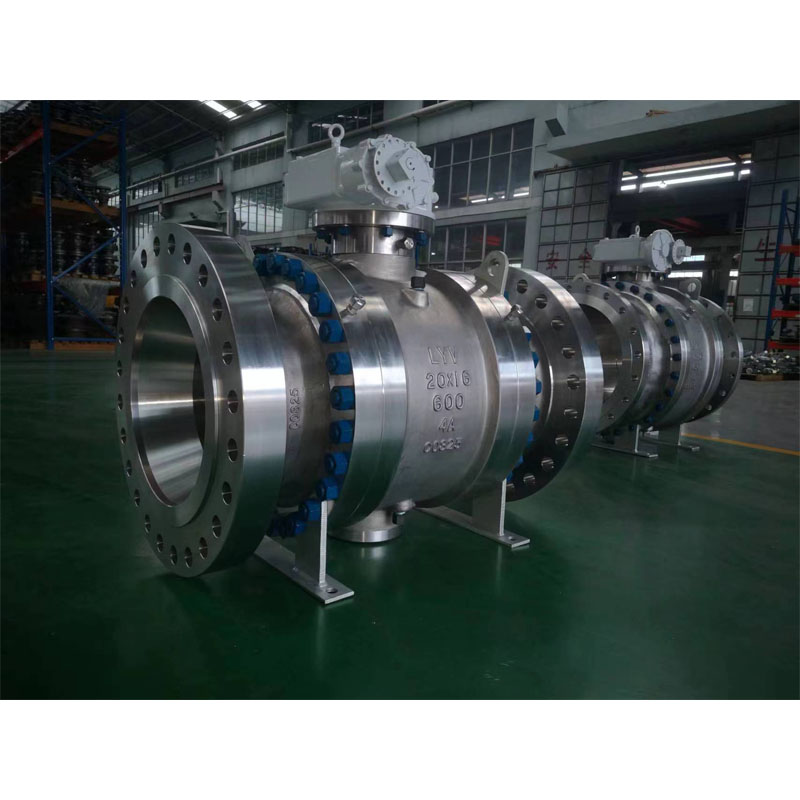

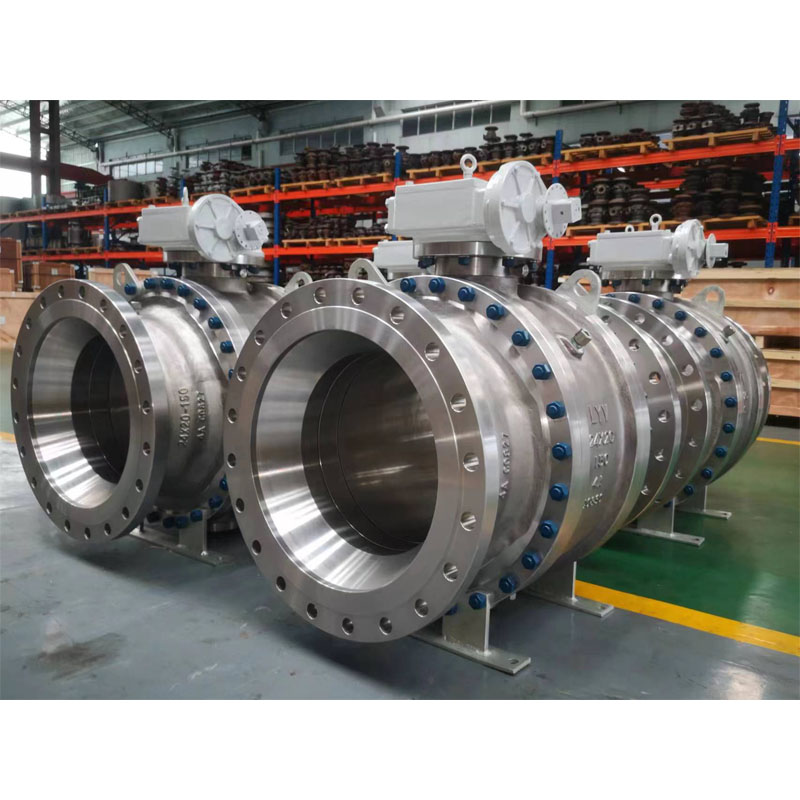

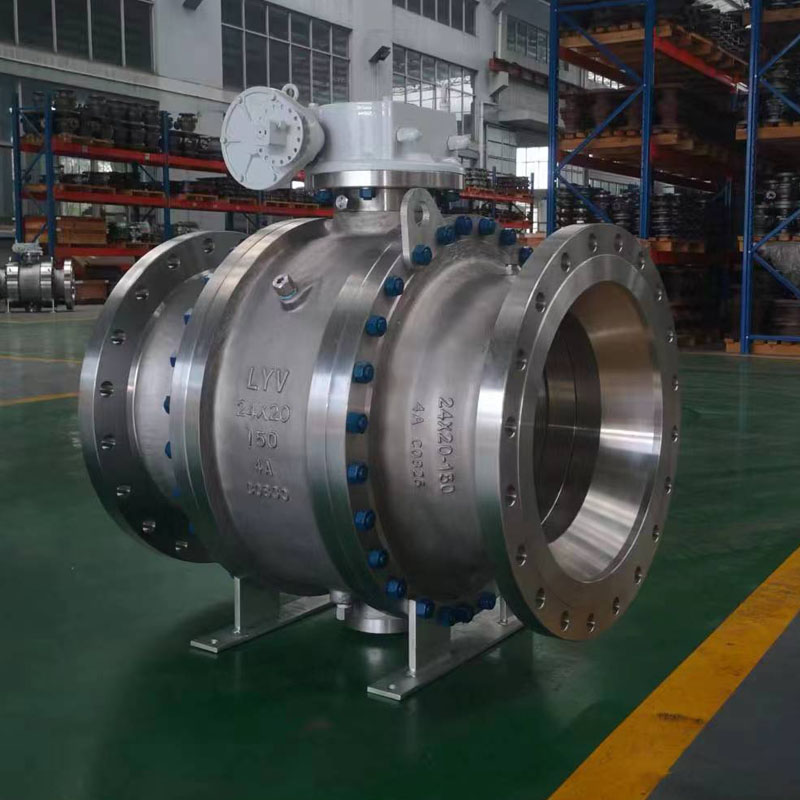

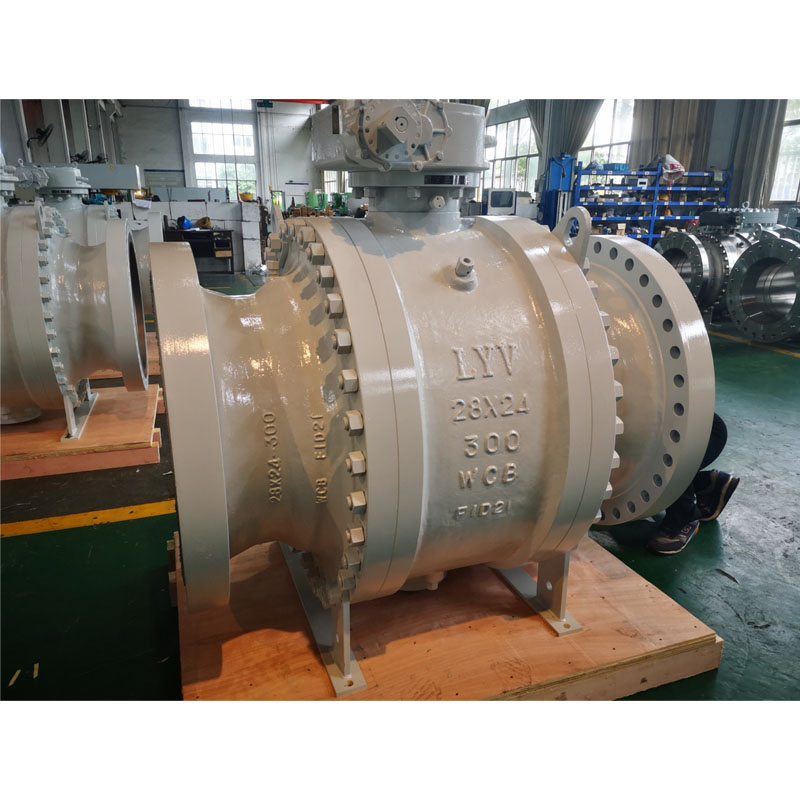

بور ٹرونین ماونٹڈ بال والو کو کم کریں۔

LYVâs کم بور ٹرونین ماونٹڈ بال والوز کو ان کی اعلی حفاظت اور مسابقتی قیمت کی وجہ سے ترجیح دی جاتی ہے۔ ہم جنوب مشرقی Aisa، مشرق وسطی، روس، ET کے لئے بڑے سائز اور اعلی کام کرنے والے دباؤ کے لئے والوز پیدا کرتے ہیں. عام طور پر کم بور والو اسی سائز کے فل بور بال والوز کے مقابلے میں تقریباً 30 فیصد ہلکا ہوتا ہے، کم بور ٹرونین ماونٹڈ بال والوز پائپ لائن کے محفوظ آپریشن کو یقینی بنا سکتے ہیں اور پورے پائپ لائن سسٹم کے لیے خریداری کی لاگت کو بھی یقینی بنا سکتے ہیں۔

ٹرونین ماونٹڈ ریڈوڈ بور بال والو کو ڈبل بلاک اور بلیڈ یا ڈبل ​​پسٹن قسم کے ساتھ ڈیزائن کیا گیا ہے جو کہ تنوں اور نشستوں دونوں کے لیے جسمانی گہا کے لیے سیلنٹ انجیکشن سسٹم سے لیس ہے، تاکہ یہ اپ اسٹریم اور ڈاون اسٹریم دونوں سروں سے نکاسی ہو، سیٹ یا اسٹیم کو روکنے کے لیے۔ رساو

ڈیزائن اور ٹیسٹنگ بین الاقوامی معیار:

ڈیزائن سٹینڈرڈ: ISO 14313/ ASME B 16.34/API 6D

معائنہ اور جانچ کا معیار: API 598/ API 6D

فائر سیف ٹیسٹنگ سٹینڈرڈ: API 607/API 6FA

فلینج سے فلینج کی لمبائی : ANSI B 16.10 - مختصر پیٹرن / لمبا پیٹرن

اختتامی کنکشن: Flanged End to ANSI B 16.5، بٹ ویلڈ ختم، اسٹاک ویلڈ ختم۔

مینوفیکچرر سائز اور پریشر کی حد:

NPS 2â سے 48 â (ANSI کلاس 150LB کے لیے)

NPS 2â to 48â (ANSI کلاس 300LB کے لیے)

NPS 2â to 48â (ANSI کلاس 600LB کے لیے)

NPS 2â سے 36â (ANSI کلاس 900LB کے لیے)

NPS 2â سے 24â (ANSI کلاس 1500LB کے لیے)

NPS 2â سے 12â (ANSI کلاس 2500LB کے لیے)

پائپ بور: بور کو کم کریں (RB)

کنسٹرکشن باڈی: اینڈ انٹری

بونٹ/کور کی قسم: بولٹڈ بونٹ/توسیع شدہ بونٹ

سیٹ کی قسم: نرم قسم / ہارڈ سیل میٹل کی قسم

بہاؤ دشاتمک: یک سمتی/دو طرفہ

سروس میڈیم: قدرتی گیس، تیل، پانی، آکسیگن گیس، وغیرہ

سروس: SOUR, ISO 15156/ NACE MR0175

مفرور اخراج: ISO 15848

خصوصیت: فائر سیفٹی ڈیزائن

مخالف جامد ڈیزائن

بلو آؤٹ پروف اسٹیم

ڈبل بلاک اور بلیک ڈیزائن

آئی ایس او 5211 ماؤنٹڈ آئی پی اے ڈی

والو آپریشن: دستی لیور / ورم گیئر / ایکچیویٹر آپریٹڈ / نیومیٹک ایکچوایٹر / موٹر ایکچوایٹر

MOC (مادی کا بل â BOM):

باڈی اور بونٹ: ASTM A 216 GR۔ WCB/ASTM A105N (کاربن سٹیل)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (کم درجہ حرارت کاربن سٹیل)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (سٹینلیس سٹیل)

:ASTM A 351 GR CF 3 / CF 3M (SS 304L / SS 316L) (سٹینلیس سٹیل)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (ڈوپلیکس سٹینلیس سٹیل)

ٹھوس بال: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53/F55

نوٹ: ہارسیل میٹل سیٹ کی قسم بال سطح کا علاج: ENP، HCR، WC، ویلڈنگ Ni60/Ni55

تنا : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 پی ایچ

: ASTM A182 F51/ F53/ F55

دھاتی نشست کی انگوٹھی: : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53/F55

نوٹ: ہارسیل میٹل سیٹ کی قسم سیٹ رنگ کی سطح کا علاج: ENP، HCR، WC، ویلڈنگ Ni60/Ni55

سیٹ سیلنگ: PTFE ورجن / 25% گلاس فلڈ PTFE â GFT / کاربن فلڈ PTFE CFT

: PEEK / Delrin / Grafoil â Graphite Ring

غدود کی پیکنگ: PTFE ورجن / 25% شیشے سے بھرے PTFE â GFT / کاربن سے بھرے PTFE CFT

: Grafoil â گریفائٹ رنگ

کم بور بال والو کیا ہے؟

گھٹا ہوا بور بال والو بال والو کی ایک قسم ہے جس کے بور کے اندر والے والو کا قطر پائپ کے قطر سے چھوٹا ہوتا ہے، جب کہ والو کے فلینج کا طول و عرض اب بھی پائپ کے قطر سے ملتا ہے۔ کام کرنے کی ضرورت یہ ہے کہ ایک ہنگامہ خیزی ہے اور سیال کے بہاؤ کی شرح اہم خدشات نہیں ہیں اور جہاں ذرات کے جمع ہونے کا امکان نہیں ہے، والو کی رکاوٹ سے بچنے کے لیے۔

چھوٹے اندرونی قطر کے ساتھ، والو ہاؤسنگ اور بال کا سائز بھی چھوٹا ہوتا ہے، تاکہ کم بور بال والو کا حجم چھوٹا ہو، جس کی وجہ سے یہ انسٹالیشن کے دوران ایک چھوٹی جگہ استعمال کرتا ہے۔ مزید کیا ہے، چھوٹے ہاؤسنگ اور بال کے لیے میٹریل کم میٹیریل لاگت کو چارج کرتا ہے، حتمی مصنوعات کی لاگت کو متاثر کرنے کے لیے، پائپ لائن سسٹم کی پوری لاگت کو کم کرنے کے لیے۔
