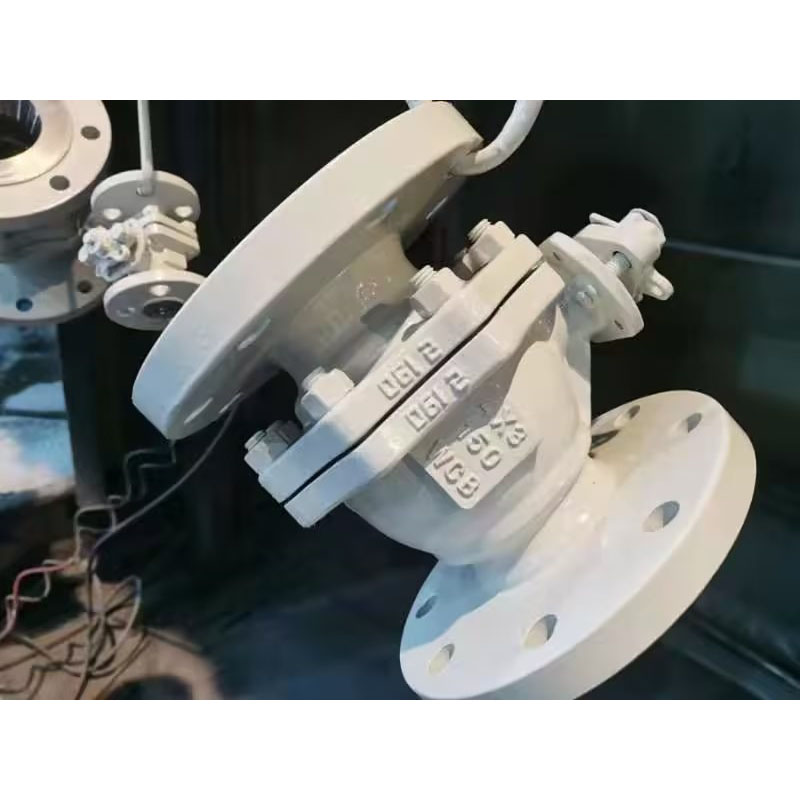

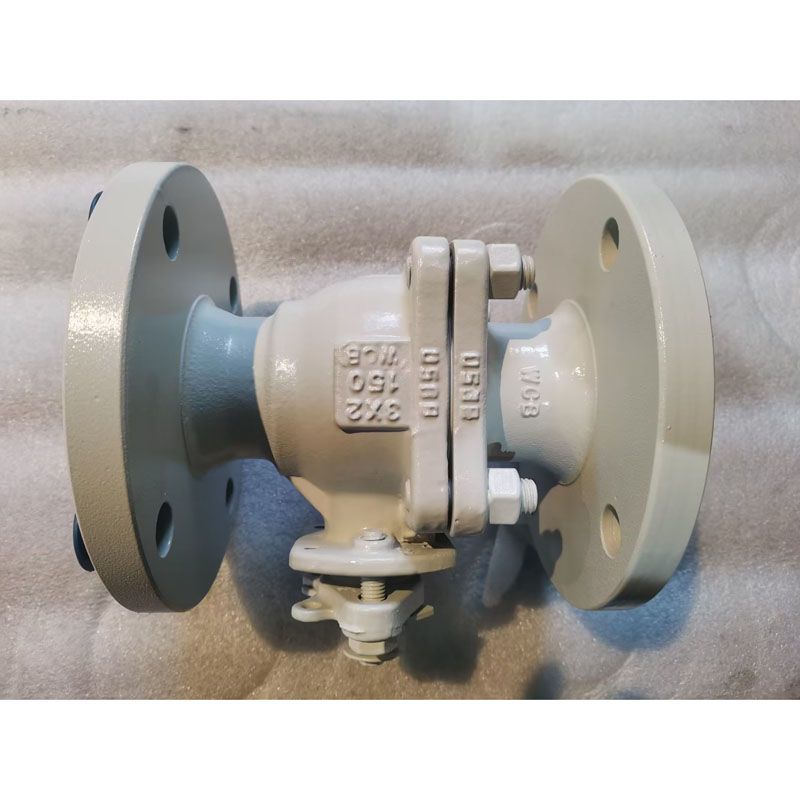

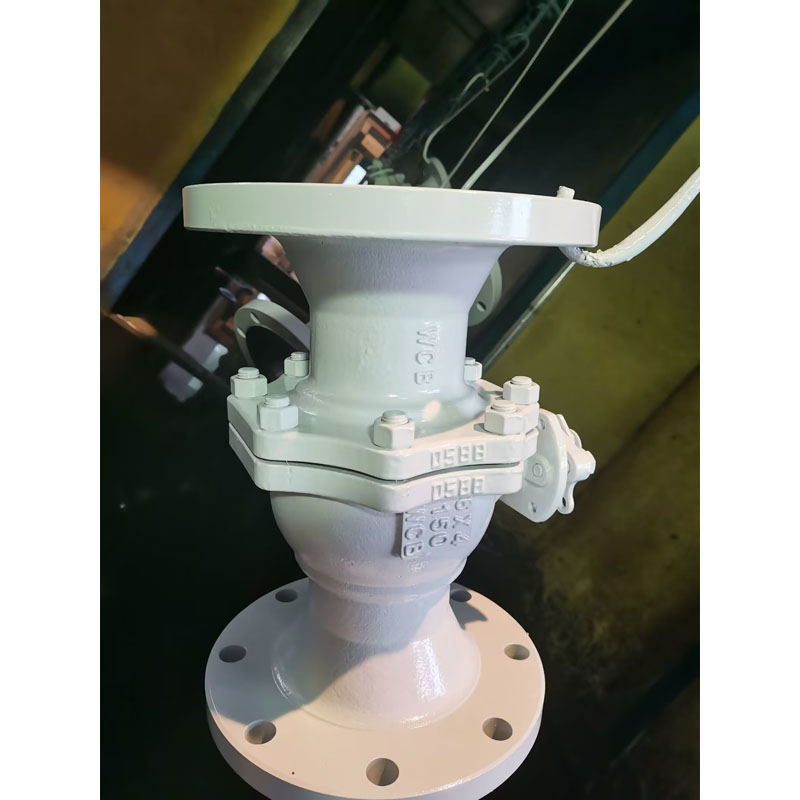

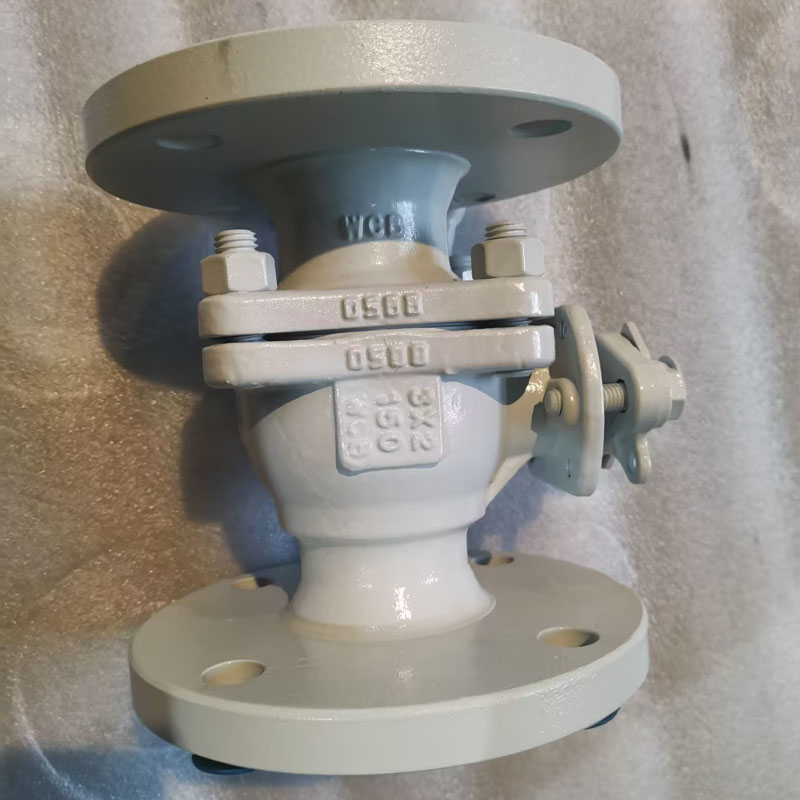

بور فلوٹنگ بال والو کو کم کریں۔

چین میں ایک پیشہ ور صنعتی والو کی تیاری کے طور پر، LYV® حالیہ برسوں میں ہمارے گاہکوں کو اچھے معیار کے ساتھ بہت سے پی سیز کم بور فلوٹنگ بال والوز کی پیشکش کی تھی۔ عام طور پر ریڈو بور والو اسی سائز کے فل بور بال والوز کے مقابلے میں تقریباً 30 فیصد ہلکا ہوتا ہے، ظاہر ہے کہ ریڈو بور بال والو کا کام تنصیب کی جگہ کو بچانا اور پورے پائپ لائن سسٹم کے لیے خریداری کی لاگت کو گرانا ہے۔

ڈیزائن اور ٹیسٹنگ بین الاقوامی معیار:

ڈیزائن کا معیار: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

معائنہ اور جانچ کا معیار: API 598/ API 6D

فائر سیف ٹیسٹنگ سٹینڈرڈ: API 607/API 6FA

فلینج سے فلینج کی لمبائی : ANSI B 16.10 - مختصر پیٹرن / لمبا پیٹرن

اختتامی کنکشن: Flanged End to ANSI B 16.5، بٹ ویلڈ ختم، اسٹاک ویلڈ ختم۔

مینوفیکچرر سائز اور پریشر کی حد:

NPS 1/2*3/8â to 10*8â (ANSI کلاس 150LB کے لیے)

NPS 1/2*3/8â سے 8*6â (ANSI کلاس 300LB کے لیے)

NPS 1/2*3/8â سے 4*3â (ANSI کلاس 600LB کے لیے)

پائپ بور: بور کو کم کریں (RB)

کنسٹرکشن باڈی: اینڈ انٹری

بونٹ/کور کی قسم: بولٹڈ بونٹ/توسیع شدہ بونٹ

سیٹ کی قسم: نرم قسم / ہارڈ سیل میٹل کی قسم

بہاؤ دشاتمک: یک سمتی/دو طرفہ

سروس میڈیم: قدرتی گیس، تیل، پانی، آکسیگن گیس، وغیرہ

سروس: SOUR, ISO 15156/ NACE MR0175

خصوصیت: فائر سیفٹی ڈیزائن

مخالف جامد ڈیزائن

بلو آؤٹ پروف اسٹیم

آئی ایس او 5211 ماؤنٹڈ آئی پی اے ڈی

والو آپریشن: دستی لیور / ورم گیئر / ایکچوایٹر آپریٹڈ / نیومیٹک ایکچوایٹر / الیکٹریکل ایکچوایٹر

MOC (مادی کا بل â BOM):

باڈی اور بونٹ: ASTM A 216 GR۔ WCB/ASTM A105N (کاربن سٹیل)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (کم درجہ حرارت کاربن سٹیل)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (سٹینلیس سٹیل)

:ASTM A 351 GR CF 3 / CF 3M (SS 304L / SS 316L) (سٹینلیس سٹیل)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (ڈوپلیکس سٹینلیس سٹیل)

ٹھوس بال: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53/F55

نوٹ: ہارسیل میٹل سیٹ کی قسم بال سطح کا علاج: ENP، HCR، WC، ویلڈنگ Ni60/Ni55

تنا : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 پی ایچ

: ASTM A182 F51/ F53/ F55

بال سیٹ اور باڈی سیل: PTFE ورجن / 25% گلاس فلڈ PTFE â GFT / کاربن فلڈ PTFE CFT

: PEEK / Delrin / Grafoil â Graphite Ring

غدود کی پیکنگ: PTFE ورجن / 25% شیشے سے بھرے PTFE â GFT / کاربن سے بھرے PTFE CFT

: Grafoil â گریفائٹ رنگ

کم بور بال والو کیا ہے؟

گھٹا ہوا بور بال والو بال والو کی ایک قسم ہے جس کے بور کے اندر والے والو کا قطر پائپ کے قطر سے چھوٹا ہوتا ہے، جب کہ والو کے فلینج کا طول و عرض اب بھی پائپ کے قطر سے ملتا ہے۔ کام کرنے کی ضرورت یہ ہے کہ ایک ہنگامہ خیزی ہے اور سیال کے بہاؤ کی شرح اہم خدشات نہیں ہیں اور جہاں ذرات کے جمع ہونے کا امکان نہیں ہے، والو کی رکاوٹ سے بچنے کے لیے۔

چھوٹے اندرونی قطر کے ساتھ، والو ہاؤسنگ اور بال کا سائز بھی چھوٹا ہوتا ہے، تاکہ کم بور بال والو کا حجم چھوٹا ہو، جس کی وجہ سے یہ انسٹالیشن کے دوران ایک چھوٹی جگہ استعمال کرتا ہے۔ مزید کیا ہے، چھوٹے ہاؤسنگ اور بال کے لیے میٹریل کم میٹیریل لاگت کو چارج کرتا ہے، حتمی مصنوعات کی لاگت کو متاثر کرنے کے لیے، پائپ لائن سسٹم کی پوری لاگت کو کم کرنے کے لیے۔
