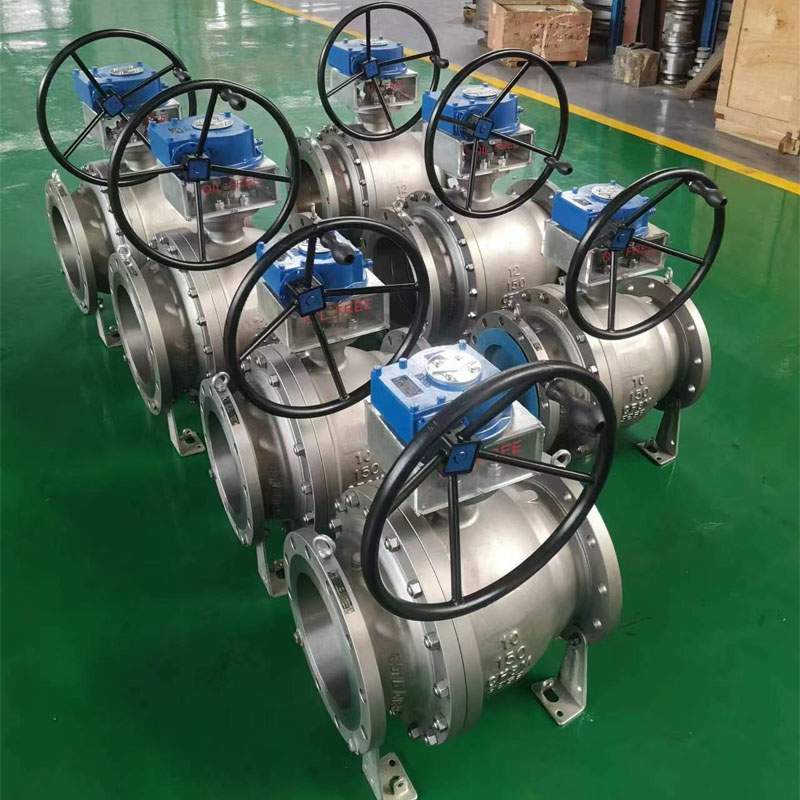

آکسیگن بال والو

آکسیگون بال والو ایک قسم کا خاص بال والو ہے جو والوز کو سسٹم میں آکسیگون گیس کے لیے استعمال کیا جاتا ہے، جو اسمبلی اور انسٹالیشن کے عمل کے دوران سختی سے تیل سے پاک ہونا چاہیے۔

دو پیس بال والو کا بین الاقوامی معیار ڈیزائن اور جانچ

ڈیزائن کا معیار: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

معائنہ اور جانچ کا معیار: API 598/ API 6D

فائر سیف ٹیسٹنگ سٹینڈرڈ: API 607/API 6FA

فلینج سے فلینج کی لمبائی : ANSI B 16.10 - مختصر پیٹرن / لمبا پیٹرن

اختتامی کنکشن: Flanged End to ANSI B 16.5، بٹ ویلڈ ختم، اسٹاک ویلڈ ختم۔

مینوفیکچرر سائز اور پریشر کی حد:

NPS 1/2" سے 48" (ANSI کلاس 150LB کے لیے)

NPS 1/2" سے 48" (ANSI کلاس 300LB کے لیے)

NPS 1/2" سے 48" (ANSI کلاس 600LB کے لیے)

NPS 1/2" سے 36" (ANSI کلاس 900LB کے لیے)

NPS 1/2" سے 24" (ANSI کلاس 1500LB کے لیے)

NPS 1/2" سے 12" (ANSI کلاس 2500LB کے لیے)

یا

DN15 سے DN1200 (PN0.6Mpa، 1.6Mpa، PN2.0Mpa، PN2.5Mpa کے لیے)

DN15 سے DN1200 (PN4.0Mpa، PN5.0Mpa کے لیے)

DN15 سے DN1200 (PN6.3Mpa، PN10.0Mpa کے لیے)

DN15 سے DN900 (PN15.0Mpa کے لیے)

DN15 سے DN600 (PN25.0Mpa کے لیے)

پائپ بور: مکمل بور (FB) / بور کو کم کریں (RB)

تعمیراتی باڈی: سائیڈ انٹری

بونٹ/کور کی قسم: بولٹڈ بونٹ/توسیع شدہ بونٹ

نشست کی قسم: نرم قسم

بہاؤ دشاتمک: یک سمتی/دو طرفہ

سروس میڈیم: آکسیجن گیس

خصوصیت: فائر سیفٹی ڈیزائن

مخالف جامد ڈیزائن

بلو آؤٹ پروف اسٹیم

والو آپریشن: دستی لیور / ورم گیئر / ایکچوایٹر آپریٹڈ / نیومیٹک ایکچوایٹر / الیکٹریکل ایکچوایٹر

MOC (مادی کا بل - BOM):

باڈی اور بونٹ: ASTM B148 C95800 (Al-Bronze)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (سٹینلیس سٹیل)

ٹھوس گیند : ASTM B148 C95800 (Al-Bronze)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

تنا : ASTM B148 C95800 (Al-Bronze)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

بال سیٹ اور باڈی سیل: PTFE ورجن / 25% گلاس بھرے ہوئے PTFE

: PEEK / Delrin / Grafoil - Graphite Ring

غدود کی پیکنگ: PTFE ورجن / 25% شیشے سے بھرے PTFE - GFT / کاربن سے بھرے PTFE - CFT
