مکمل طور پر ویلڈنگ Trunnnion بال والو

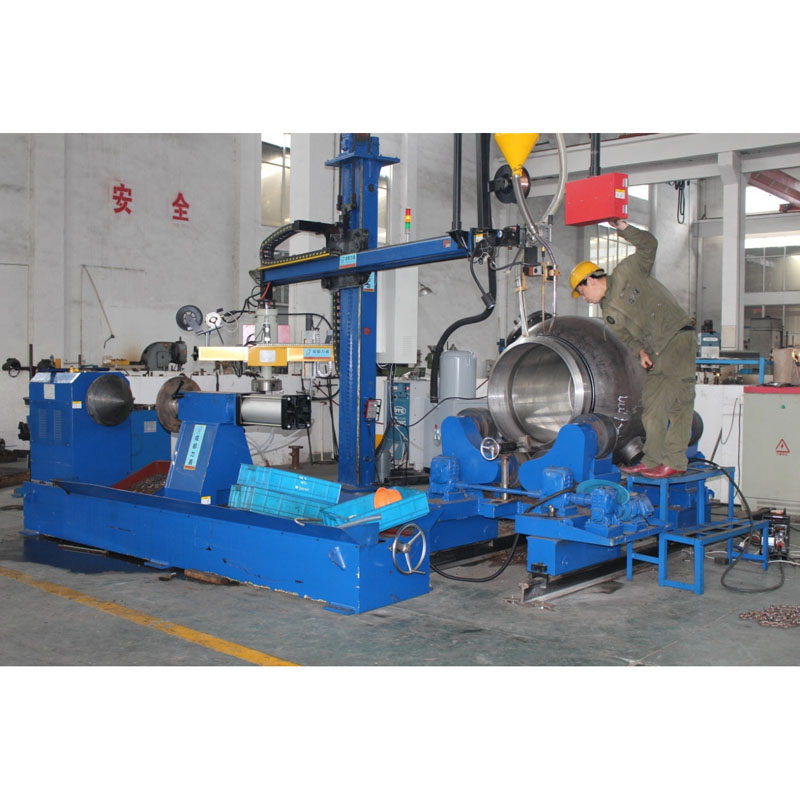

LYV® Lishui، چین میں ایک والو بنانے والا اور سپلائر ہے، جو اپنی مرضی کے مطابق اور ہول سیل مکمل طور پر ویلڈنگ Trunnnion بال والو پیش کر سکتا ہے۔ اسے ویلڈڈ باڈی بال والو بھی کہا جاتا ہے، کیونکہ جسم مکمل طور پر ویلڈیڈ ہوتا ہے۔ مکمل طور پر ویلڈیڈ باڈی اس بات کو یقینی بناتی ہے کہ والو باڈی سے کوئی بیرونی رساو نہ ہو۔ ویلڈنگ کے تمام عمل کوالیفائیڈ ہیں اور ASME سیکشن IX کے مطابق انجام دیے گئے ہیں۔ والو باڈی کے لیے ویلڈنگ کو غیر تباہ کن ٹیسٹوں کے ساتھ انجام دیا جانا ہے۔

فوائد:

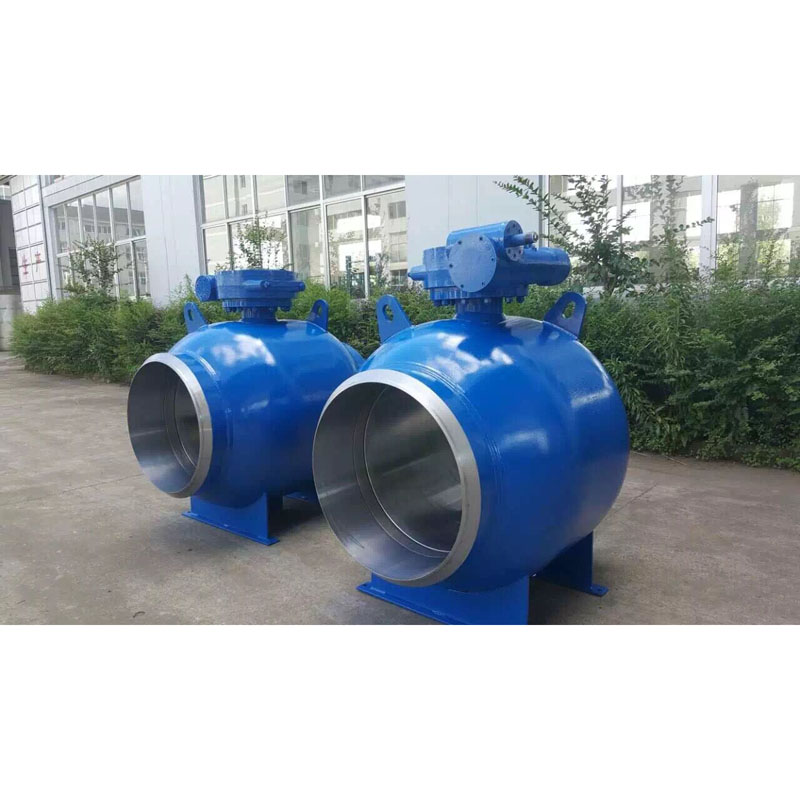

مکمل طور پر ویلڈنگ ٹرونین بال والو، جسے ویلڈڈ باڈی بال والو بھی کہا جاتا ہے، کم از کم وزن کے ساتھ زیادہ سے زیادہ طاقت کے ساتھ ساتھ پائپ لائن سسٹم پر دباؤ اور تناؤ دونوں کی زیادہ سے زیادہ مزاحمت پیش کر سکتا ہے۔ کمپیکٹ کروی ڈیزائن جسم کے فلینجز کے حصے کو ختم کرتا ہے، اس طرح فلینجز سے فراری اخراج کی صلاحیت کے بغیر، مجموعی سائز اور رساو پوائنٹس کو کم کر دیتا ہے۔

عام طور پر، مکمل طور پر ویلڈنگ ٹرونین بال والو وسیع پیمانے پر زیر زمین اور دفن تنصیب کے لیے قدرتی گیس کی ترسیل میں استعمال ہوتے ہیں۔ سیلنگ کی کارکردگی کو یقینی بنانے کے لیے، والوز پر مختلف جانچ کے طریقہ کار موجود ہیں، مزید برآں، اگر ضرورت ہو تو، ویلڈنگ سیونز کے لیے بصری، مقناطیسی ذرہ (MT)، الٹراسونک (UT) اور ریڈیوگرافک ٹیسٹ (RT) بھی کیا جانا چاہیے۔

ڈیزائن اور ٹیسٹنگ بین الاقوامی معیار:

ڈیزائن سٹینڈرڈ: ISO 14313/ ASME B 16.34/API 6D

معائنہ اور جانچ کا معیار: API 598/ API 6D

فائر سیف ٹیسٹنگ سٹینڈرڈ: API 607/API 6FA

فلینج سے فلینج کی لمبائی : ANSI B 16.10 - مختصر پیٹرن / لمبا پیٹرن

اختتامی کنکشن: Flanged End to ANSI B 16.5، بٹ ویلڈ ختم، اسٹاک ویلڈ ختم۔

مینوفیکچرر سائز اور پریشر کی حد:

NPS 2â سے 48 â (ANSI کلاس 150LB کے لیے)

NPS 2â to 48â (ANSI کلاس 300LB کے لیے)

NPS 2â to 48â (ANSI کلاس 600LB کے لیے)

NPS 2â سے 36â (ANSI کلاس 900LB کے لیے)

NPS 2â سے 24â (ANSI کلاس 1500LB کے لیے)

NPS 2â سے 12â (ANSI کلاس 2500LB کے لیے)

یا

DN50 سے DN1200 (PN0.6Mpa، 1.6Mpa، PN2.0Mpa، PN2.5Mpa کے لیے)

DN50 سے DN1200 (PN4.0Mpa، PN5.0Mpa کے لیے)

DN50 سے DN1200 (PN6.3Mpa، PN10.0Mpa کے لیے)

DN50 سے DN900 (PN15.0Mpa کے لیے)

DN50 سے DN600 (PN25.0Mpa کے لیے)

پائپ بور: مکمل بور (FB) / بور کو کم کریں (RB)

تعمیراتی جسم: مکمل ویلڈنگ کا جسم

سیٹ کی قسم: نرم قسم / ہارڈ سیل میٹل کی قسم

بہاؤ دشاتمک: یک سمتی/دو طرفہ

تنصیب: زمین کے اوپر / زیر زمین

سروس میڈیم: قدرتی گیس، تیل، پانی، آکسیگن گیس، وغیرہ

سروس: SOUR, ISO 15156/ NACE MR0175

مفرور اخراج: ISO 15848

خصوصیت: فائر سیفٹی ڈیزائن

مخالف جامد ڈیزائن

بلو آؤٹ پروف اسٹیم

ڈبل بلاک اور بلیک ڈیزائن

آئی ایس او 5211 ماؤنٹڈ آئی پی اے ڈی

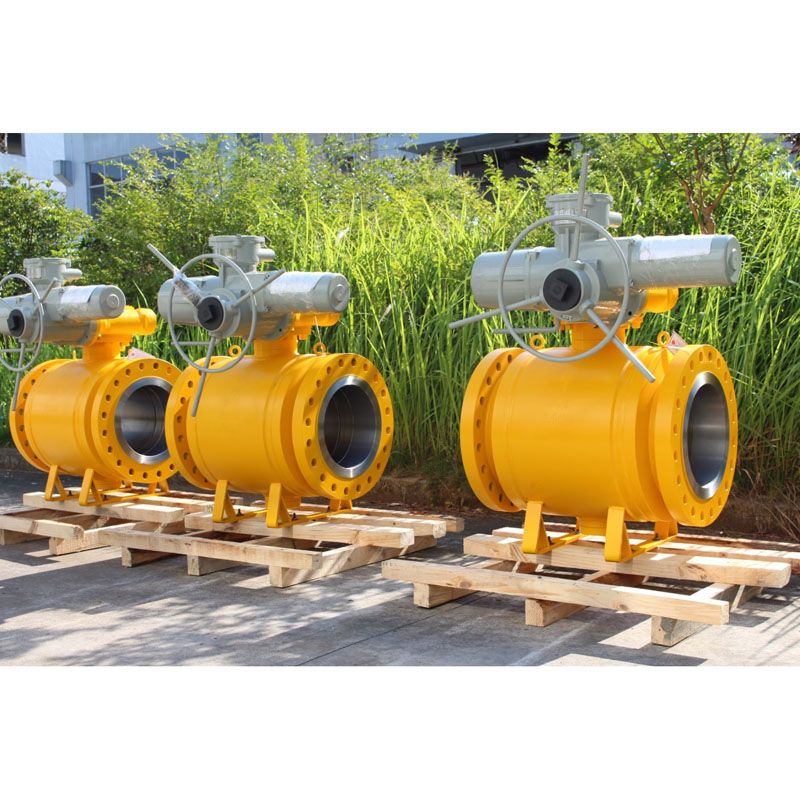

والو آپریشن: دستی لیور / ورم گیئر / ایکچیویٹر آپریٹڈ / نیومیٹک ایکچوایٹر / موٹر ایکچوایٹر

MOC (مادی کا بل â BOM):

باڈی اور بونٹ: ASTM ASTM A105N (کاربن سٹیل)

: ASTM A350 LF2 (کم درجہ حرارت کاربن سٹیل)

: ASTM A182 F304/ F316/ F304L/F316L (سٹینلیس سٹیل)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (ڈوپلیکس سٹینلیس سٹیل)

:ASTM A182 F51 / F53/ F55 (ڈپلیکس سٹینلیس سٹیل)

ٹھوس بال: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53/F55

نوٹ: ہارسیل میٹل سیٹ کی قسم بال سطح کا علاج: ENP، HCR، WC، ویلڈنگ Ni60/Ni55

تنا : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 پی ایچ

: ASTM A182 F51/ F53/ F55

میٹل سیٹ رنگ: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53/F55

نوٹ: ہارسیل میٹل سیٹ کی قسم سیٹ رنگ کی سطح کا علاج: ENP، HCR، WC، ویلڈنگ Ni60/Ni55

سیٹ سیلنگ: PTFE ورجن / 25% گلاس فلڈ PTFE â GFT / کاربن فلڈ PTFE CFT

: PEEK / Delrin / Grafoil â Graphite Ring

غدود کی پیکنگ: PTFE ورجن / 25% شیشے سے بھرے PTFE â GFT / کاربن سے بھرے PTFE CFT

: Grafoil â گریفائٹ رنگ

ٹرونین ماونٹڈ بال والو کیا ہے؟

ٹرونین ماونٹڈ بال والو ایک سہ ماہی ٹرننگ والو ہے جو پائپ لائنوں میں بہنے والے میڈیم کو روکنے میں مدد کرتا ہے۔ ٹرونین ماونٹڈ بال والو کی انوکھی خصوصیت اس کی ڈسک کو گول یا کروی شکل میں بیچ میں رکھا جاتا ہے۔ یہ بہاؤ کو روکنے یا شروع کرنے کے لیے گھومتا رہتا ہے۔
