مکمل طور پر سوئنگ چیک والو

LYV® مکمل اوپن سوئنگ چیک والو کا تعارف

ایک پیشہ ور مکمل طور پر سوئنگ چیک والو بنانے والے کے طور پر، آپ ہماری فیکٹری سے مکمل اوپن سوئنگ چیک والو خریدنے کی یقین دہانی کر سکتے ہیں اور ہم آپ کو فروخت کے بعد بہترین سروس اور بروقت ڈیلیوری پیش کریں گے۔ مکمل طور پر کھلا سوئنگ چیک والو سوئنگ چیک والو، جسے چیک والو یا چیک والو بھی کہا جاتا ہے، اس کا کردار پائپ لائن کے درمیانے بہاؤ کو واپس روکنا ہے۔ افتتاحی اور بند ہونے والے حصے درمیانے بہاؤ پر انحصار کرتے ہیں اور اسے کھولنے یا بند کرنے پر مجبور کرتے ہیں، تاکہ والو کے میڈیا بیک فلو کو روکا جا سکے جسے چیک والو کہتے ہیں۔ چیک والوز خودکار والوز سے تعلق رکھتے ہیں، جو بنیادی طور پر پائپ لائن پر درمیانے ایک طرفہ بہاؤ کے لیے استعمال ہوتے ہیں، حادثات کو روکنے کے لیے میڈیم کو صرف ایک سمت میں بہنے دیتے ہیں۔ اس قسم کے والو کو عام طور پر پائپ لائن میں افقی طور پر نصب کیا جانا چاہئے۔

LYV® مکمل اوپن سوئنگ چیک والو پیرامیٹر (تفصیلات)

ٹیسٹ دباؤ

برائے نام دباؤ (MPa)

1. 0

1.6

2.5

4.0

6.4

شیل ٹیسٹ

1. 5

2.4

3.75

6.0

9.6

سیل ٹیسٹ

1. 1

1.76

2.75

4.4

7.1

والو جسم مواد

WCB(C)

CF8(P), CF 8M (R)

ڈبلیو سی 6، ڈبلیو سی 9

آپریٹنگ درجہ حرارت

⤠425

⤠100

⤠100

⤠550

⤠550

قابل اطلاق میڈیم

پانی، بھاپ، تیل

گندھک کا تیزاب

acetogens

پانی اور بھاپ

پانی اور بھاپ

LYV® مکمل اوپن سوئنگ چیک والو فیچر اور ایپلی کیشن

سوئنگ چیک والو برائے نام پریشر PN1.0MPa~42.0MPa، Class150-2500 کے لیے موزوں ہے۔ برائے نام قطر DN15~1200mm، NPS1/2~48؛ کام کرنے کا درجہ حرارت -196~540â مختلف پائپ لائنوں پر، جو میڈیم کے بیک فلو کو روکنے کے لیے استعمال کیا جاتا ہے۔ مختلف مواد کے انتخاب کے ذریعے (WCB,CF8(M),CF3(M),1Gr5Mo,15CrMo1V، پانی، بھاپ، تیل، نائٹرک ایسڈ، ایسٹک ایسڈ، مضبوط آکسیڈائزنگ میڈیم اور یوریا اور دیگر میڈیا پر لاگو کیا جا سکتا ہے۔ پٹرولیم، کیمیکل، فارماسیوٹیکل، کیمیائی کھاد، بجلی اور دیگر پائپ لائنوں میں۔

سوئنگ چیک والو اندرونی راکر آرم سوئنگ ڈھانچہ کو اپناتا ہے، والو کے تمام افتتاحی اور بند ہونے والے حصے والو کے جسم میں نصب ہوتے ہیں، والو کے جسم میں داخل نہ ہوں، اس کے علاوہ فلینج پرزوں کے علاوہ سگ ماہی گاسکیٹ اور سگ ماہی کی انگوٹی، پورے میں کوئی نہیں ہوتا ہے۔ باہر رساو نقطہ، والو رساو کے امکان کو ختم کرنے کے لئے. سوئنگ چیک والو راکر بازو اور ڈسک ایک کروی ساخت کے ذریعے جڑے ہوئے ہیں، تاکہ مناسب مائیکرو پوزیشن معاوضہ کے ساتھ ڈسک کو 360 ڈگری رینج میں ایک خاص حد تک آزادی حاصل ہو۔

سوئنگ چیک والو

سوئنگ چیک والو

صاف میڈیا کے لیے موزوں، ٹھوس ذرات اور اعلی viscosity پر مشتمل میڈیا کے لیے موزوں نہیں۔

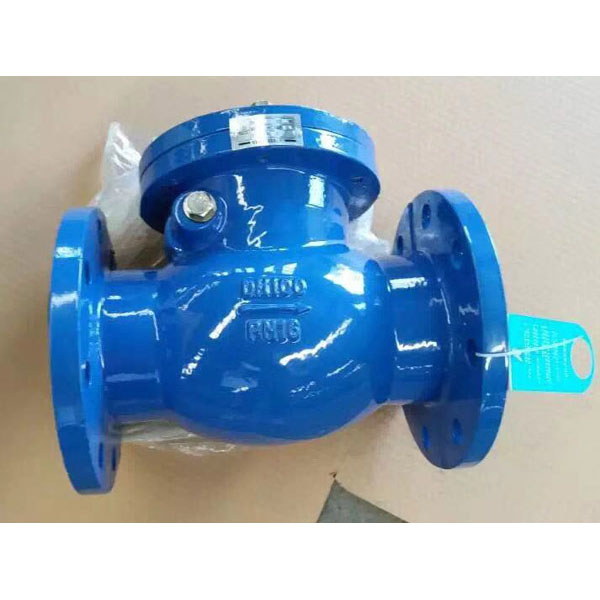

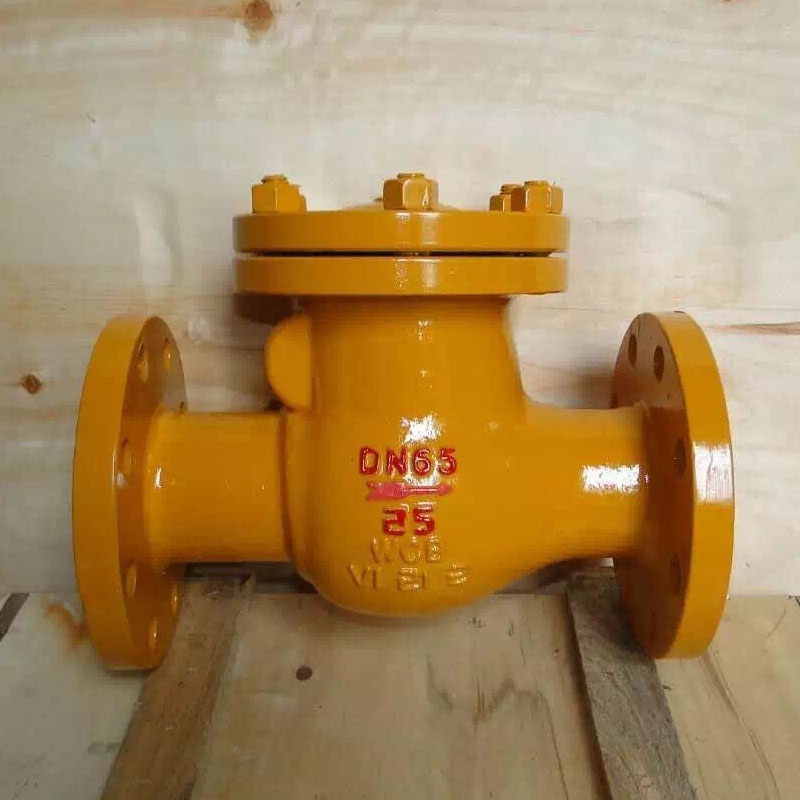

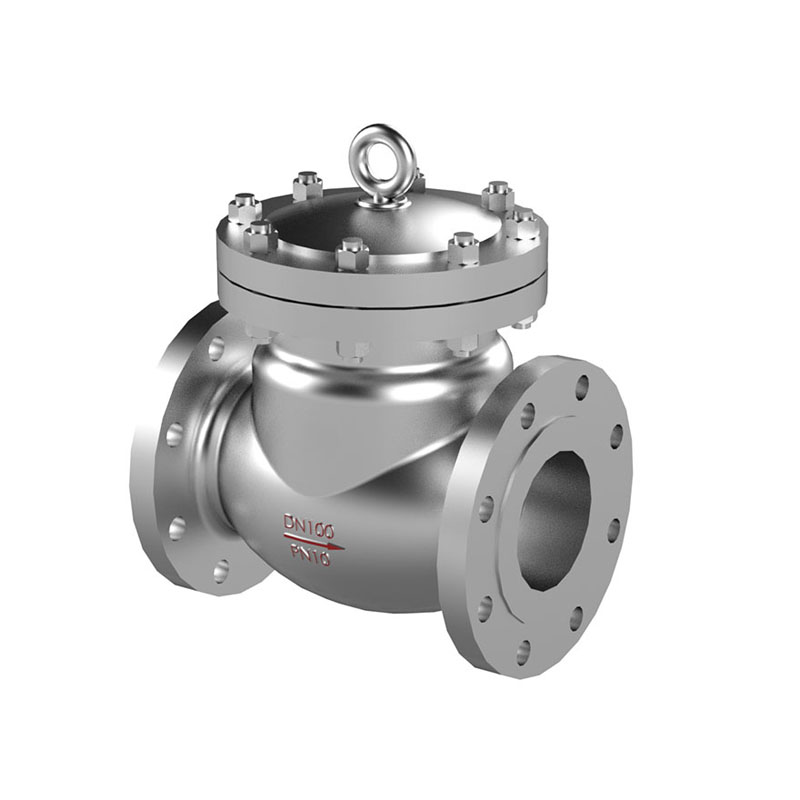

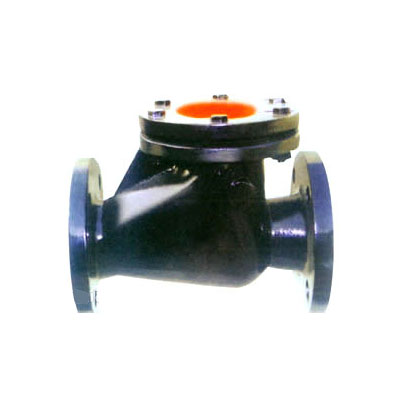

LYV® مکمل اوپن سوئنگ چیک والو کی تفصیلات
