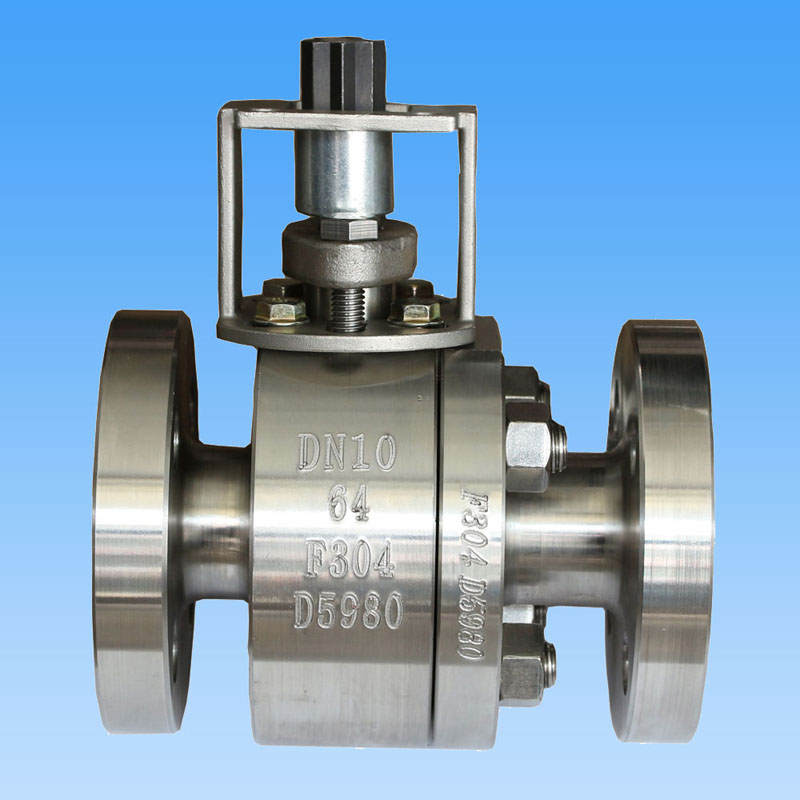

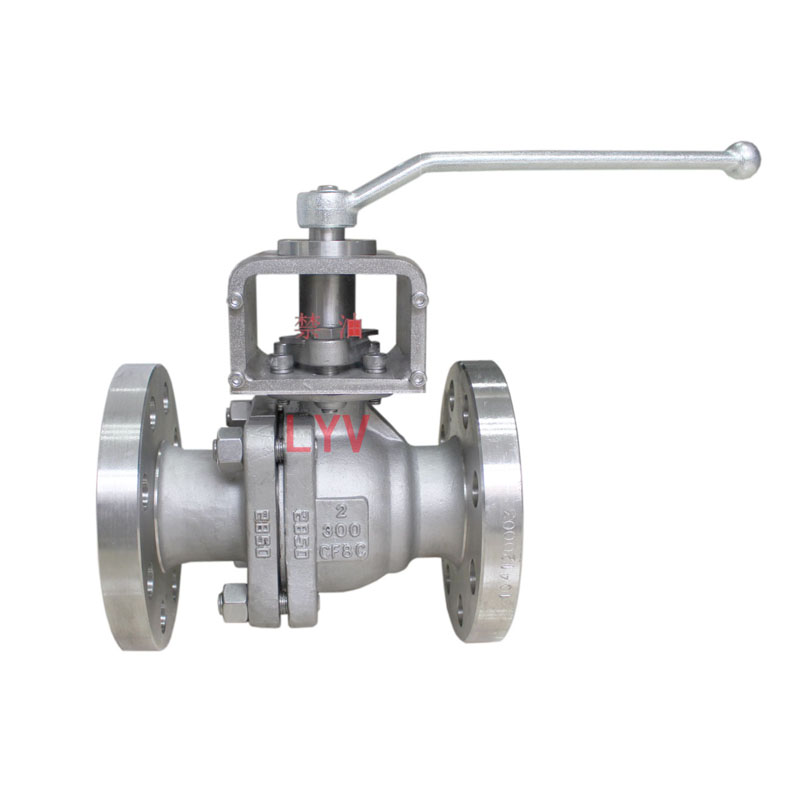

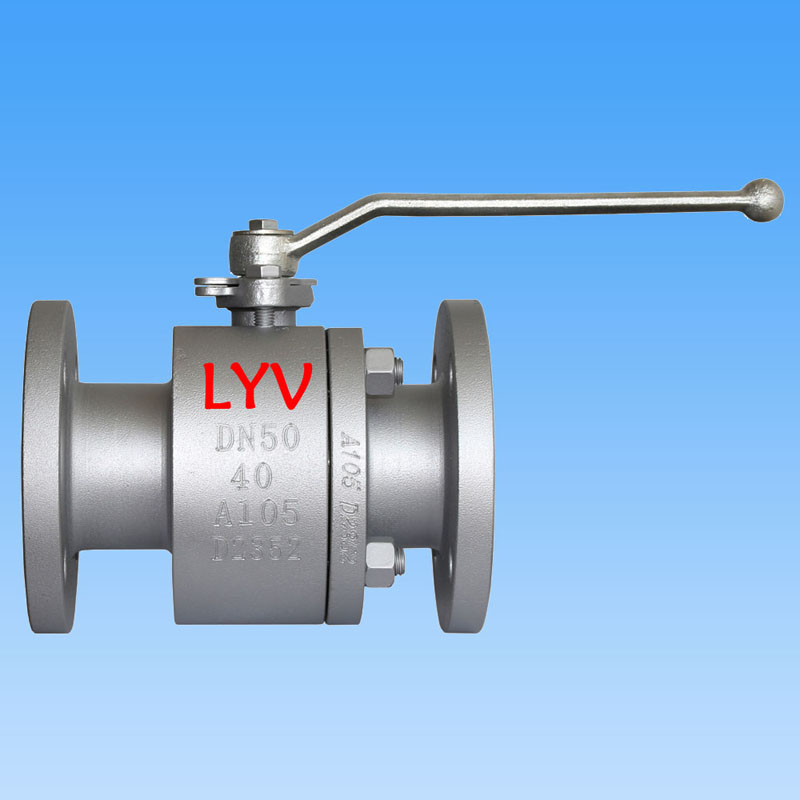

مکمل بور فلوٹنگ بال والو

LYV® مکمل بور فلوٹنگ بال والو کا استعمال پائپ لائن میں درمیانے درجے کو کاٹنے یا منسلک کرنے کے لیے کیا جاتا ہے، جس میں یہ خصوصیت ہے جیسے: والو سیل کو یقینی بنانا، کم رگڑ کوفیشینٹ، چھوٹا آپریٹنگ ٹارک، سیٹ میٹریل کی ایک قسم، موافقت کی وسیع رینج، کھلی /درست سوئچ کے ساتھ بند کریں۔ ایک ہی وقت میں، فلوٹنگ بال والو سٹیم مہر کو یقینی بنانے کے لئے آگ کے بعد والو کے جسم کے ساتھ دھاتی رابطہ بنا سکتا ہے.

ڈیزائن اور ٹیسٹنگ بین الاقوامی معیار:

ڈیزائن کا معیار: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

معائنہ اور جانچ کا معیار: API 598/ API 6D

فائر سیف ٹیسٹنگ سٹینڈرڈ: API 607/API 6FA

فلینج سے فلینج کی لمبائی : ANSI B 16.10 - مختصر پیٹرن / لمبا پیٹرن

اختتامی کنکشن: Flanged End to ANSI B 16.5، بٹ ویلڈ ختم، اسٹاک ویلڈ ختم۔

مینوفیکچرر سائز اور پریشر کی حد:

NPS 1/2â سے 10â (ANSI کلاس 150LB کے لیے)

NPS 1/2â سے 8* (ANSI کلاس 300LB کے لیے)

NPS 1/2â سے 4â (ANSI کلاس 600LB کے لیے)

یا

DN15 سے DN250 (PN0.6Mpa، 1.6Mpa، PN2.0Mpa، PN2.5Mpa کے لیے)

DN15 سے DN200 (PN4.0Mpa، PN5.0Mpa کے لیے)

DN15 سے DN100 (PN6.3Mpa، PN10.0Mpa کے لیے)

پائپ بور: مکمل بور (FB)

کنسٹرکشن باڈی: اینڈ انٹری، 2 ٹکڑا/3 ٹکڑا

بونٹ/کور کی قسم: بولٹڈ بونٹ/توسیع شدہ بونٹ

سیٹ کی قسم: نرم قسم / ہارڈ سیل میٹل کی قسم

بہاؤ دشاتمک: یک سمتی/دو طرفہ

سروس میڈیم: قدرتی گیس، تیل، پانی، آکسیگن گیس، وغیرہ

سروس: SOUR, ISO 15156/ NACE MR0175

خصوصیت: فائر سیفٹی ڈیزائن

مخالف جامد ڈیزائن

بلو آؤٹ پروف اسٹیم

آئی ایس او 5211 ماؤنٹڈ آئی پی اے ڈی

والو آپریشن: دستی لیور / ورم گیئر / ایکچوایٹر آپریٹڈ / نیومیٹک ایکچوایٹر / الیکٹریکل ایکچوایٹر

MOC (مادی کا بل â BOM):

باڈی اور بونٹ: ASTM A 216 GR۔ WCB/ASTM A105N (کاربن سٹیل)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (کم درجہ حرارت کاربن سٹیل)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (سٹینلیس سٹیل)

:ASTM A 351 GR CF 3 / CF 3M (SS 304L / SS 316L) (سٹینلیس سٹیل)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (ڈوپلیکس سٹینلیس سٹیل)

ٹھوس بال: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53/F55

نوٹ: ہارسیل میٹل سیٹ کی قسم بال سطح کا علاج: ENP، HCR، WC، ویلڈنگ Ni60/Ni55

تنا : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 پی ایچ

: ASTM A182 F51/ F53/ F55

بال سیٹ اور باڈی سیل: PTFE ورجن / 25% گلاس فلڈ PTFE â GFT / کاربن فلڈ PTFE CFT

: PEEK / Delrin / Grafoil â Graphite Ring

غدود کی پیکنگ: PTFE ورجن / 25% شیشے سے بھرے PTFE â GFT / کاربن سے بھرے PTFE CFT

: Grafoil â گریفائٹ رنگ

فلوٹنگ ٹائپ بال والو کیا ہے؟

تیرتا ہوا بال والو ایک قسم کا والو ہے جس کی گیند والو کے جسم کے اندر تیرتی ہے۔ یہ نیچے کی طرف بڑھتا ہے اور ایک قابل اعتماد مہر کو یقینی بنانے کے لیے درمیانے دباؤ کے ذریعے سیٹ کے خلاف سختی سے دھکیل دیا جائے گا۔ یہ ایک بہت آسان ڈیزائن ہے جس میں سگ ماہی کی اچھی کارکردگی ہے اور کام کا بوجھ برداشت کرنے کے لیے سیٹ میٹریل پر انحصار کرنا ہے کیونکہ سیلنگ کا دباؤ بنیادی طور پر سیٹ کی انگوٹھیوں پر لگایا جاتا ہے۔ عام طور پر فلوٹنگ بال والوز پائپ لائن سسٹم میں کم اور درمیانے درجے کے پریشر کی درجہ بندی کے ساتھ کام کر رہے ہیں۔

ایک مکمل بور بال والو کیا ہے؟

مکمل بور بال والو بنیادی طور پر آن آف کنڈیشنز کے لیے استعمال ہوتا ہے۔ پروسیسنگ پائپ لائن سسٹم میں، زیادہ تر والوز کو پائپ کے اندرونی قطر سے چھوٹا کر کے فلو گزرنے یا بند کرنے والے ممبر کے علاقے کو ایک خاص حد تک محدود کرنے کے لیے ڈیزائن کیا گیا ہے۔ کچھ قسم کے بال والوز میں اس بات کو یقینی بنانے کے لیے زیادہ سائز کی گیند ہوتی ہے کہ اندرونی بہاؤ کے راستوں میں اتنی جگہ ہو سکتی ہے کہ وہ بغیر کسی واضح پابندی کے سیال کو گزر سکے، جسے فل بور بال ویلز کا نام دیا جاتا ہے، کیونکہ گیند پر سوراخ ہوتا ہے۔ پائپ لائن قطر کے ساتھ ملنے کے لئے ایک ہی سائز.
