فلینج گیٹ والو

LYV® چین میں فلینج گیٹ والو مینوفیکچررز اور سپلائرز ہیں جنہوں نے API 6D اور CE سرٹیفکیٹ کی منظوری دی۔ ہم یقین دلایا کہ ضمیر کی قیمت، وقف سروس، آپ ہم پر اعتماد کر سکتے ہیں آرام کے معیار پر عمل کریں.

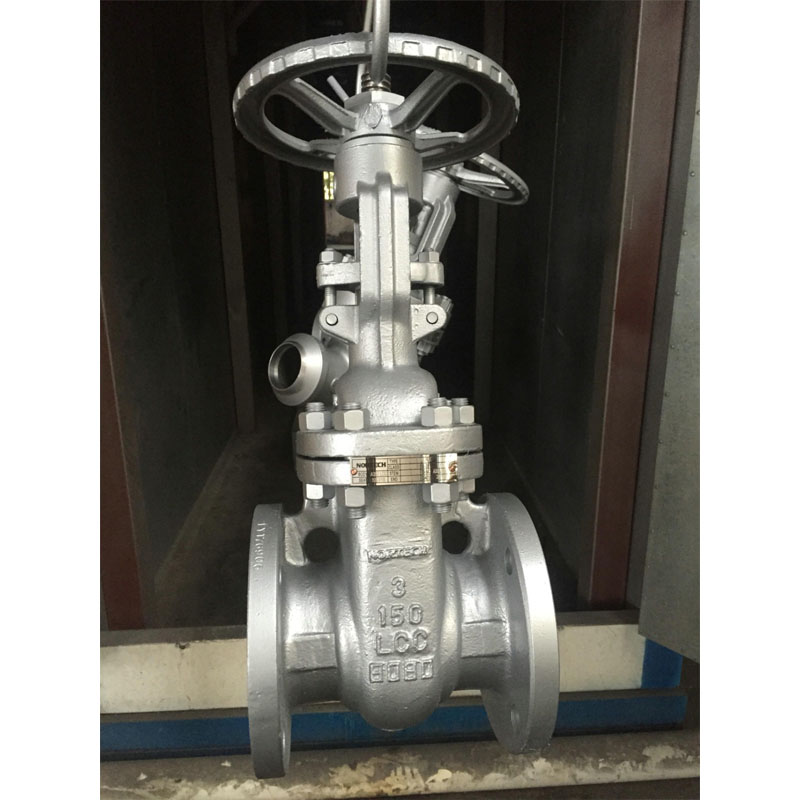

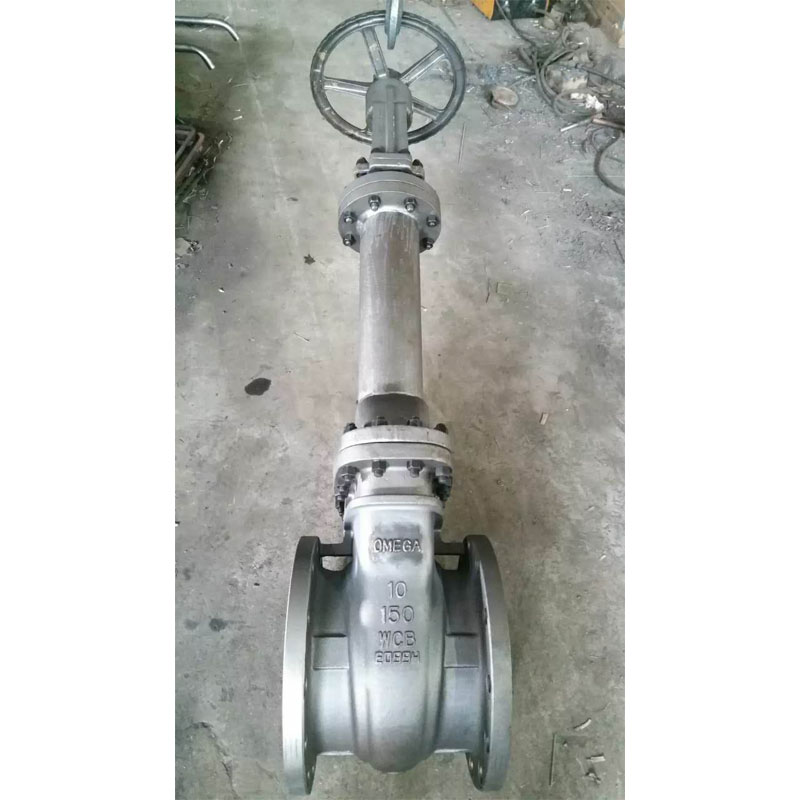

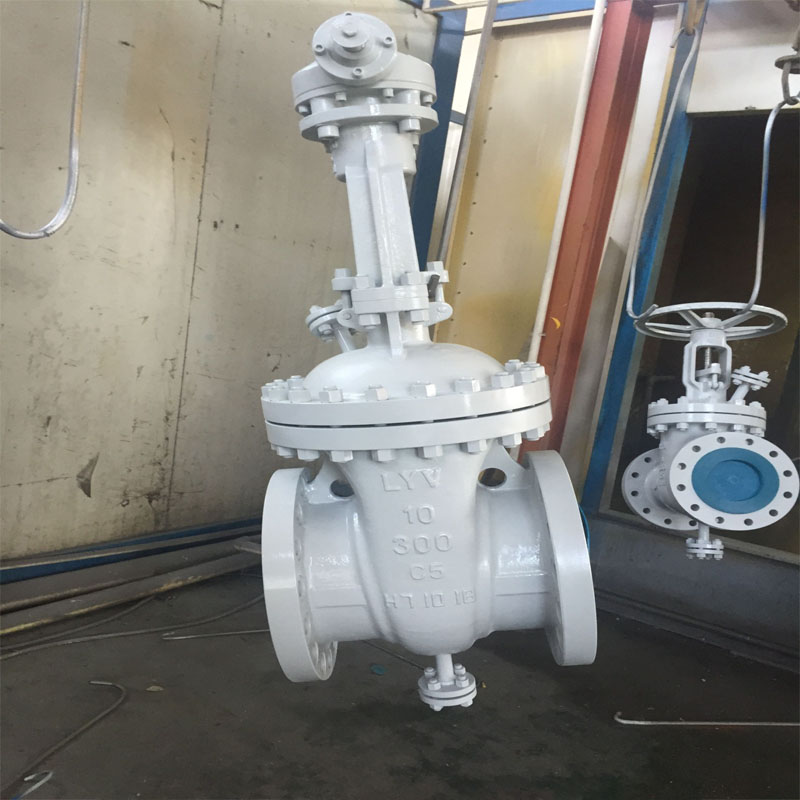

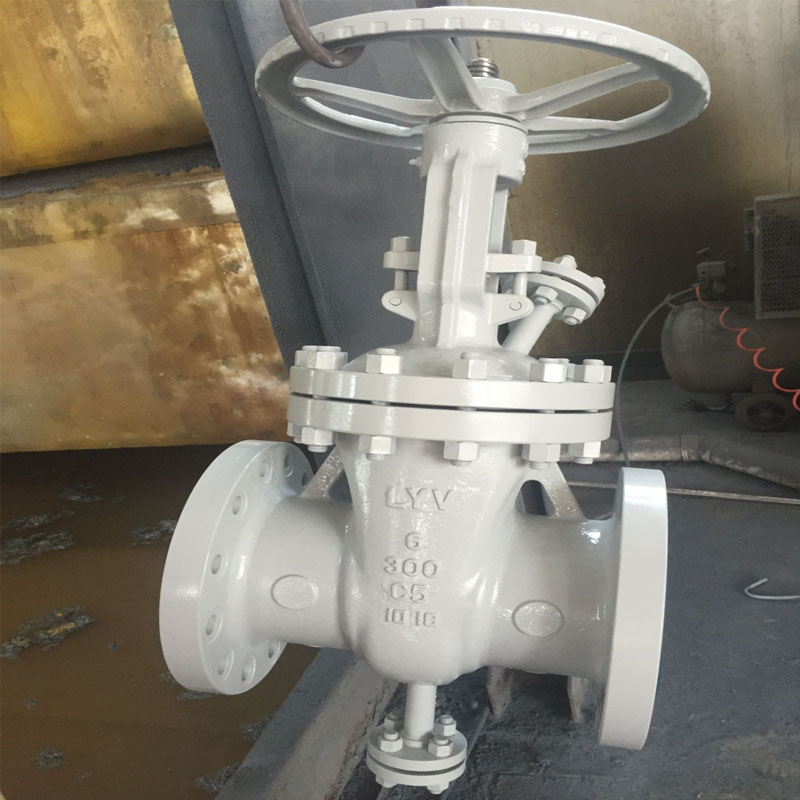

فلینج گیٹ والو ایک لائنر موشن والو ہے جو عمل کے بہاؤ کے لیے ایک عام طور پر فلیٹ بند ہونے والے عنصر کا استعمال کرتا ہے، جو فلو سٹریم میں پھسل جاتا ہے تاکہ شٹ آف فراہم کرے، مائع اور گیس کی خدمات کے لیے آن آف فنکشن کرے، دو flanges کے ساتھ پائپ لائن. گیٹ والوز پانی، قدرتی گیس، تیل، پیٹرو اور پیٹرو کیمیکل پلانٹس کے لیے مختلف صنعتوں میں بڑے پیمانے پر استعمال کیے جا سکتے ہیں۔ .

ڈیزائن اور ٹیسٹنگ بین الاقوامی معیار:

ڈیزائن سٹینڈرڈ: API 600، ASME B16.34

معائنہ اور جانچ کا معیار: API 598

فلینج سے فلینج کی لمبائی: ANSI B 16.10

اینڈ کنکشن: اے این ایس آئی بی 16.5 تک فلینجڈ اینڈ،

مینوفیکچرر سائز اور پریشر کی حد:

NPS 2â سے 48 â (ANSI کلاس 150LB کے لیے)

NPS 2â سے 40â (ANSI کلاس 300LB کے لیے)

NPS 2â سے 24â (ANSI کلاس 600LB کے لیے)

NPS 2â سے 20â (ANSI کلاس 900LB کے لیے)

NPS 2â سے 16â (ANSI کلاس 1500LB کے لیے)

NPS 2â سے 12â (ANSI کلاس 2500LB کے لیے)

تعمیراتی باڈی: باہر کا سکرو اور جوا (OS&Y)

بونٹ/کور کی قسم: بولٹڈ بونٹ (BB) / پریشرائزڈ سیل بونٹ (PSB)

سیٹ کی قسم: ہارڈ سیل میٹل کی قسم

تنے کی قسم: انگوٹھی کا تنا

گسکیٹ: سرپل زخم کی گسکیٹ

دشاتمک بہاؤ: یونی ڈائریکشنل

سروس میڈیم: قدرتی گیس، تیل، پانی، گیس، وغیرہ

مفرور اخراج: ISO 15848

والو آپریشن: ہینڈ وہیل / ورم گیئر / موٹر ایکچوایٹر

MOC (مادی کا بل â BOM):

باڈی اور بونٹ: ASTM A 216 GR۔ WCB (کاربن سٹیل)

: ASTM A352 LCB/LCC (کم درجہ حرارت کاربن سٹیل)

: ASTM A217 WC1/ WC6/ WC9/ C5 (ہائی temp. کاربن سٹیل)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (سٹینلیس سٹیل)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (سٹینلیس سٹیل)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (ڈوپلیکس سٹینلیس سٹیل)

ڈسک: ASTM A216 GR.WCB /

: ASTM A352 LCB/LCC

: ASTM A217 WC1/ WC6/ WC9/ C5

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A

تنا : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 پی ایچ

: ASTM A182 F51/ F53/ F55

سیٹ کی انگوٹھی: : ASTM A105N / A105N

: ASTM A 182 F304/F316

: ASTM A 182 F304L/F316L

: ASTM A 182 F347 : ASTM A182 F51/ F53 / F55

گاسکیٹ: ایس ایس اسپائرل واؤنڈ + گریفائٹ، یا ایس ایس اسپائرل واؤنڈ + پی ٹی ایف ای، یا ریئنفورسڈ پی ٹی ایف ای

غدود کی پیکنگ: لچکدار گریفائٹ/PTFE
