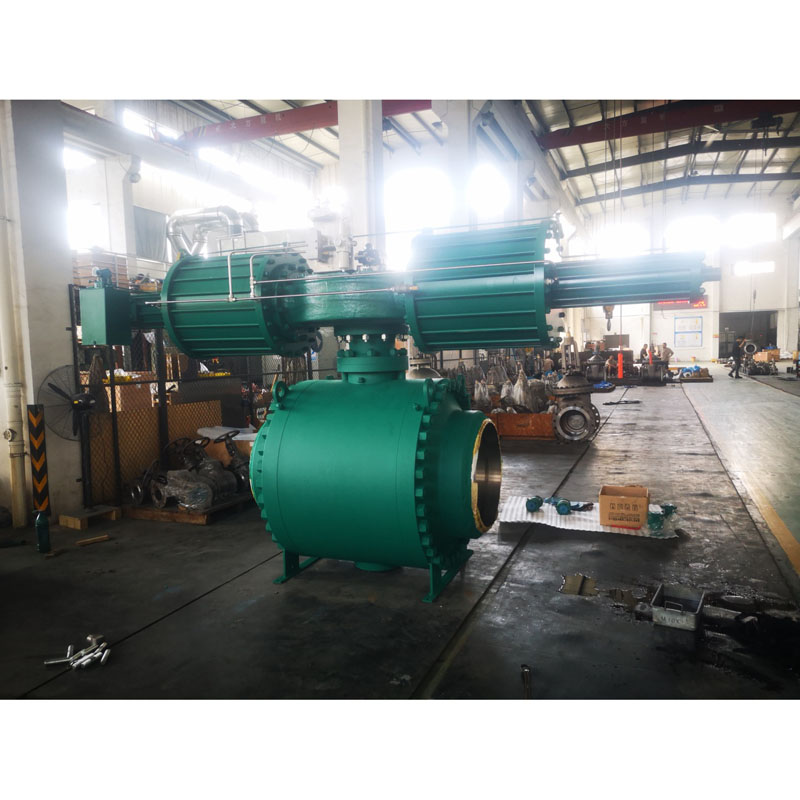

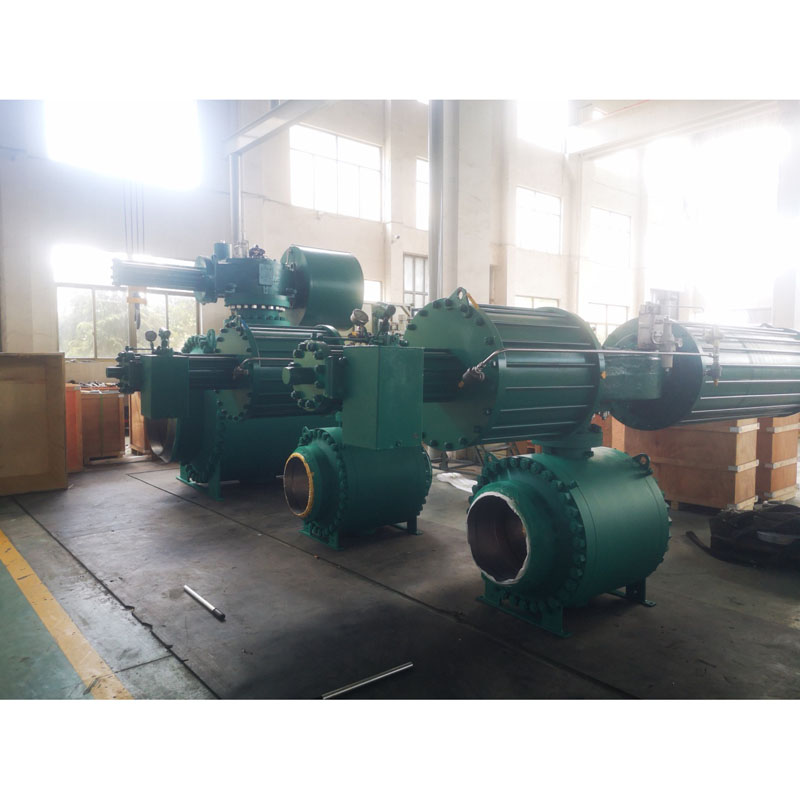

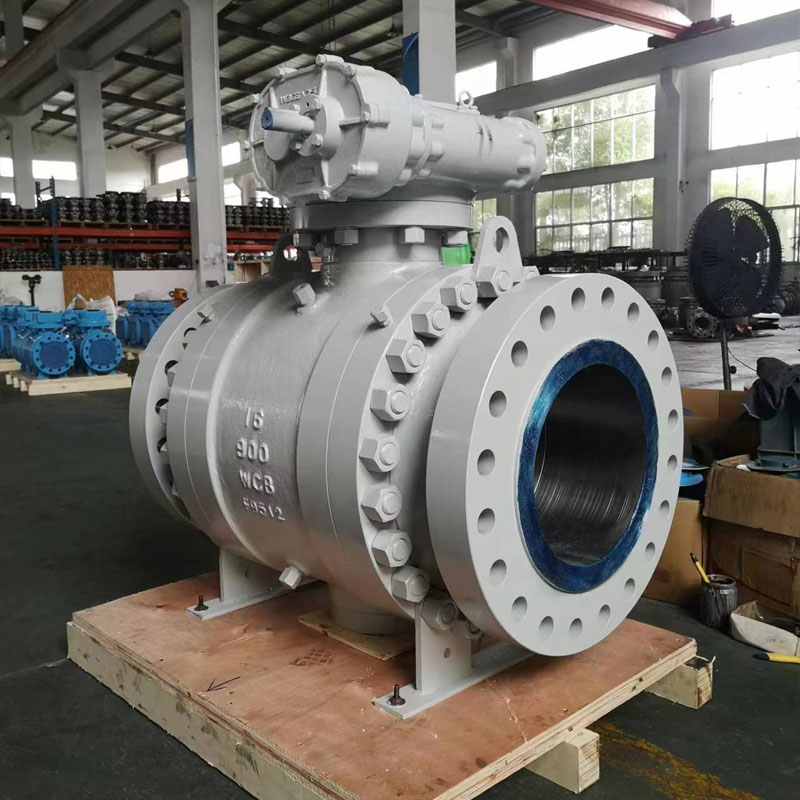

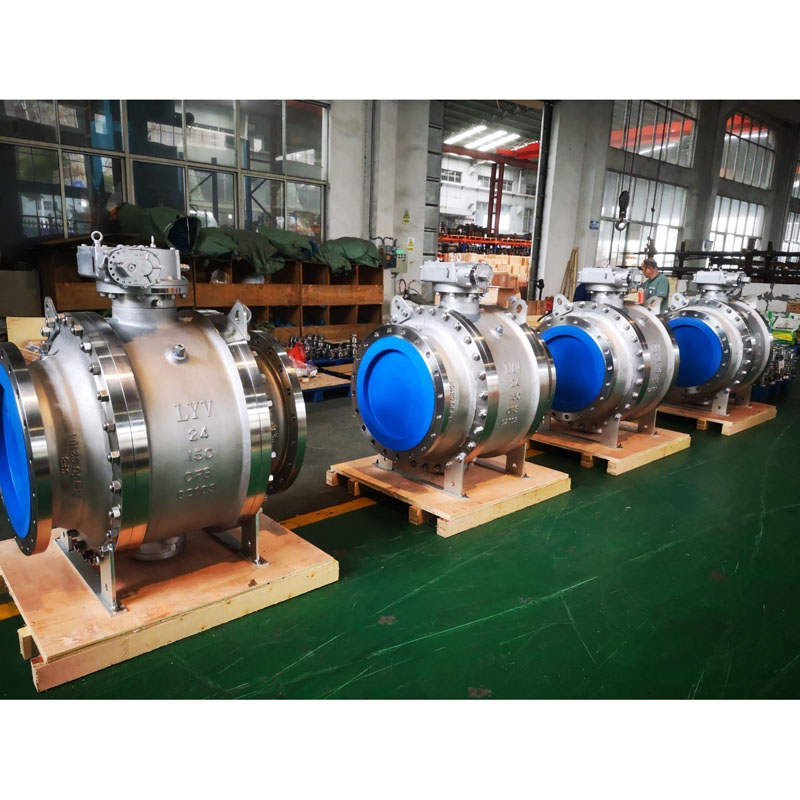

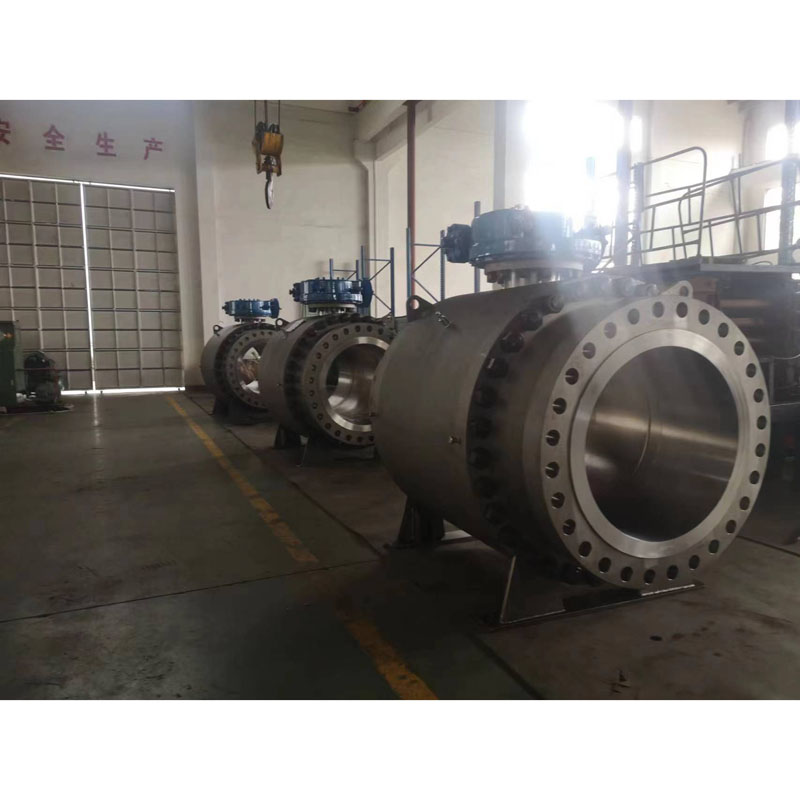

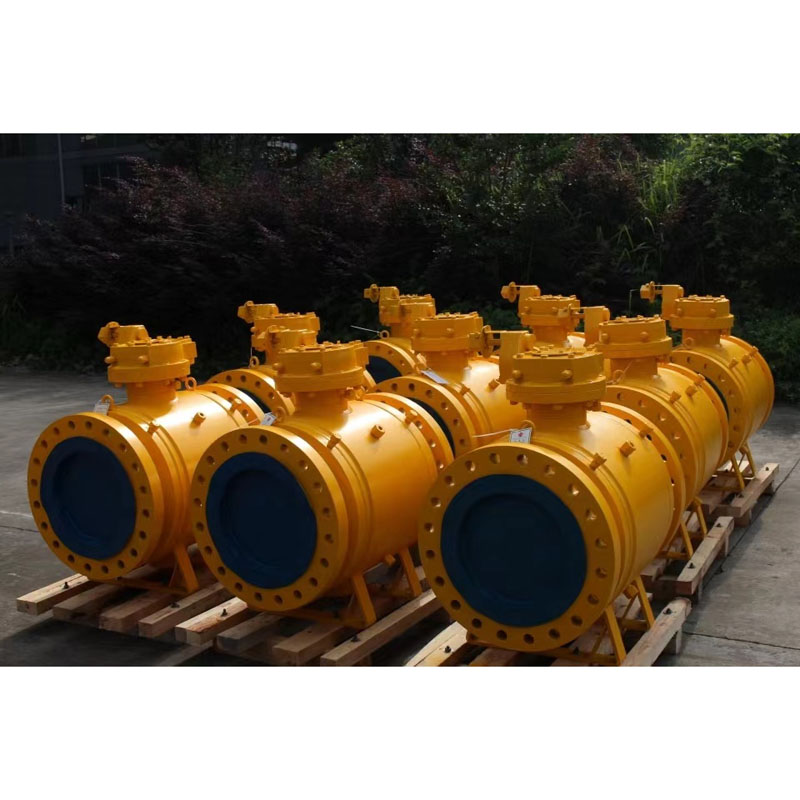

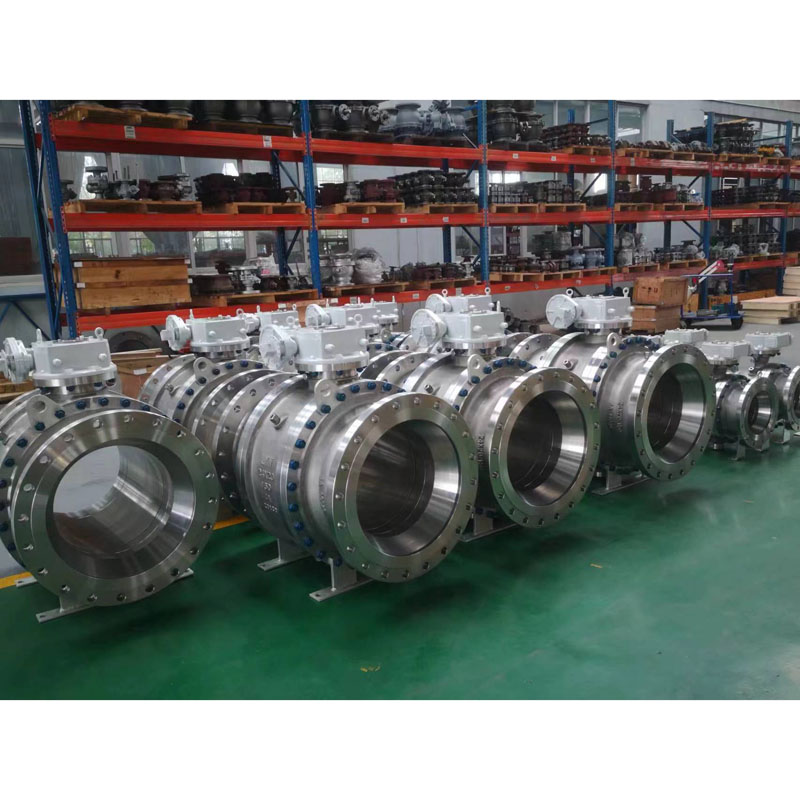

کاسٹنگ ٹرونین ماونٹڈ بال والو

LYV® API 6D، ISO 9001 اور CE کی منظوری کے ساتھ، چین میں کاسٹنگ ٹرونین ماونٹڈ والو بنانے والا اور سپلائر ہے۔ کاسٹنگ ٹرونین ماونٹڈ بال والوز ٹرونین ماونٹڈ بال والوز ہیں جو کاسٹنگ مولڈ کے عمل کے ساتھ کاسٹ اسٹیل میٹریل باڈی اور بونٹ بناتے ہیں۔ عام طور پر، ہم معدنیات سے متعلق والوز کی سطح پر 2 یا 3 بار بلاسٹنگ ٹریٹمنٹ کریں گے۔

کاسٹنگ ٹرونین ماونٹڈ بال والو کو ڈبل بلاک اور بلیڈ یا ڈبل ​​پسٹن کی قسم کے ساتھ ڈیزائن کیا گیا ہے جو اسٹیم اور سیٹس دونوں کے لیے جسمانی گہا کے لیے سیلنٹ انجیکشن سسٹم سے لیس ہے، تاکہ یہ سیٹ یا اسٹیم کے رساو کو روکنے کے لیے اپ اسٹریم اور ڈاون اسٹریم دونوں سروں سے نکل سکے۔ .

ڈیزائن اور ٹیسٹنگ بین الاقوامی معیار:

ڈیزائن سٹینڈرڈ: ISO 14313/ ASME B 16.34/API 6D

معائنہ اور جانچ کا معیار: API 598/ API 6D

فائر سیف ٹیسٹنگ سٹینڈرڈ: API 607/API 6FA

فلینج سے فلینج کی لمبائی : ANSI B 16.10 - مختصر پیٹرن / لمبا پیٹرن

اختتامی کنکشن: Flanged End to ANSI B 16.5، بٹ ویلڈ ختم، اسٹاک ویلڈ ختم۔

مینوفیکچرر سائز اور پریشر کی حد:

NPS 2â سے 48 â (ANSI کلاس 150LB کے لیے)

NPS 2â to 48â (ANSI کلاس 300LB کے لیے)

NPS 2â to 48â (ANSI کلاس 600LB کے لیے)

NPS 2â سے 36â (ANSI کلاس 900LB کے لیے)

NPS 2â سے 24â (ANSI کلاس 1500LB کے لیے)

NPS 2â سے 12â (ANSI کلاس 2500LB کے لیے)

یا

DN50 سے DN1200 (PN0.6Mpa، 1.6Mpa، PN2.0Mpa، PN2.5Mpa کے لیے)

DN50 سے DN1200 (PN4.0Mpa، PN5.0Mpa کے لیے)

DN50 سے DN1200 (PN6.3Mpa، PN10.0Mpa کے لیے)

DN50 سے DN900 (PN15.0Mpa کے لیے)

DN50 سے DN600 (PN25.0Mpa کے لیے)

پائپ بور: مکمل بور (FB) / بور کو کم کریں (RB)

کنسٹرکشن باڈی: اینڈ انٹری

بونٹ/کور کی قسم: بولٹڈ بونٹ/توسیع شدہ بونٹ

سیٹ کی قسم: نرم قسم / ہارڈ سیل میٹل کی قسم

بہاؤ دشاتمک: یک سمتی/دو طرفہ

سروس میڈیم: قدرتی گیس، تیل، پانی، آکسیگن گیس، وغیرہ

سروس: SOUR, ISO 15156/ NACE MR0175

مفرور اخراج: ISO 15848

خصوصیت: فائر سیفٹی ڈیزائن

مخالف جامد ڈیزائن

بلو آؤٹ پروف اسٹیم

ڈبل بلاک اور بلیک ڈیزائن

آئی ایس او 5211 ماؤنٹڈ آئی پی اے ڈی

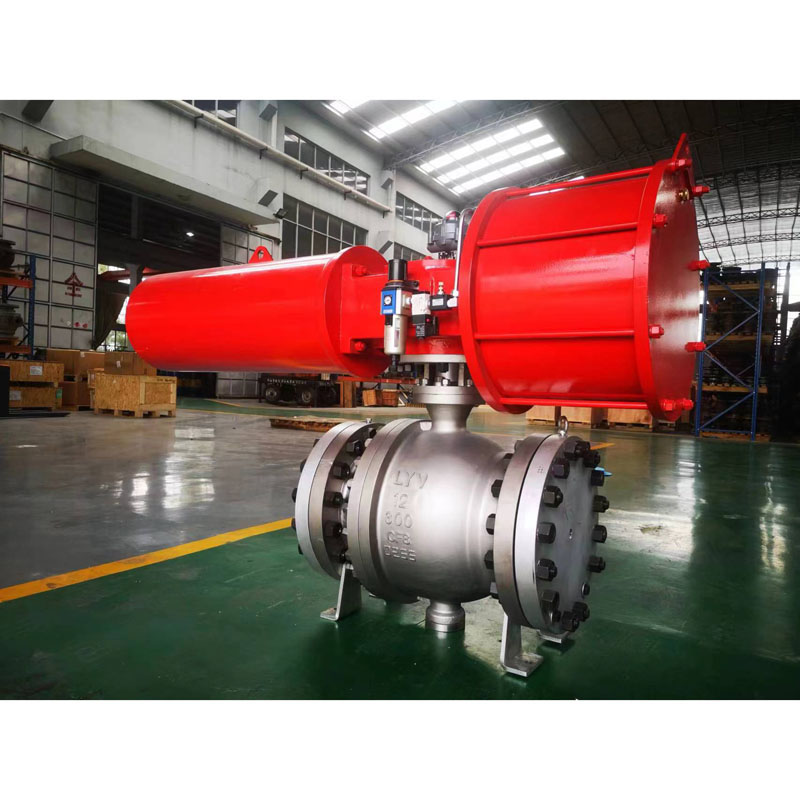

والو آپریشن: دستی لیور / ورم گیئر / ایکچیویٹر آپریٹڈ / نیومیٹک ایکچوایٹر / موٹر ایکچوایٹر

MOC (مادی کا بل â BOM):

باڈی اور بونٹ: ASTM A 216 GR۔ WCB (کاربن سٹیل)

: ASTM A352 LCB/LCC (کم درجہ حرارت کاربن سٹیل)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (سٹینلیس سٹیل)

:ASTM A 351 GR CF 3 / CF 3M (SS 304L / SS 316L) (سٹینلیس سٹیل)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (ڈوپلیکس سٹینلیس سٹیل)

ٹھوس بال: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53/F55

نوٹ: ہارسیل میٹل سیٹ کی قسم بال سطح کا علاج: ENP، HCR، WC، ویلڈنگ Ni60/Ni55

تنا : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 پی ایچ

: ASTM A182 F51/ F53/ F55

میٹل سیٹ رنگ: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53/F55

نوٹ: ہارسیل میٹل سیٹ کی قسم سیٹ رنگ کی سطح کا علاج: ENP، HCR، WC، ویلڈنگ Ni60/Ni55

سیٹ سیلنگ: PTFE ورجن / 25% گلاس فلڈ PTFE â GFT / کاربن فلڈ PTFE CFT

: PEEK / Delrin / Grafoil â Graphite Ring

غدود کی پیکنگ: PTFE ورجن / 25% شیشے سے بھرے PTFE â GFT / کاربن سے بھرے PTFE CFT

: Grafoil â گریفائٹ رنگ

ٹرونین ماونٹڈ بال والو کیا ہے؟

ٹرونین ماونٹڈ بال والو ایک سہ ماہی ٹرننگ والو ہے جو پائپ لائنوں میں بہنے والے میڈیم کو روکنے میں مدد کرتا ہے۔ ٹرونین ماونٹڈ بال والو کی انوکھی خصوصیت اس کی ڈسک کو گول یا کروی شکل میں بیچ میں رکھا جاتا ہے۔ یہ بہاؤ کو روکنے یا شروع کرنے کے لیے گھومتا رہتا ہے۔
