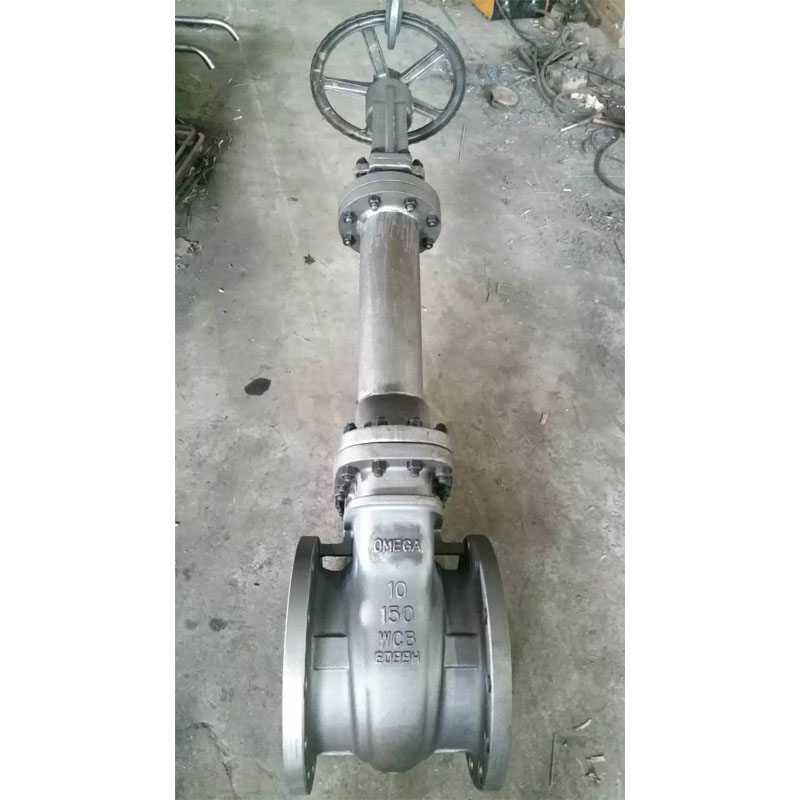

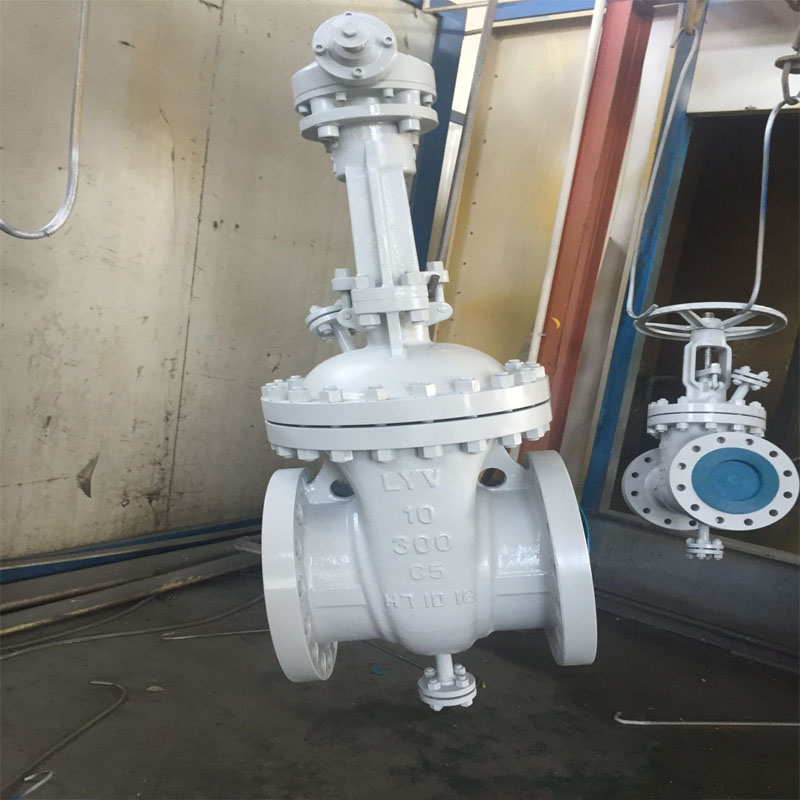

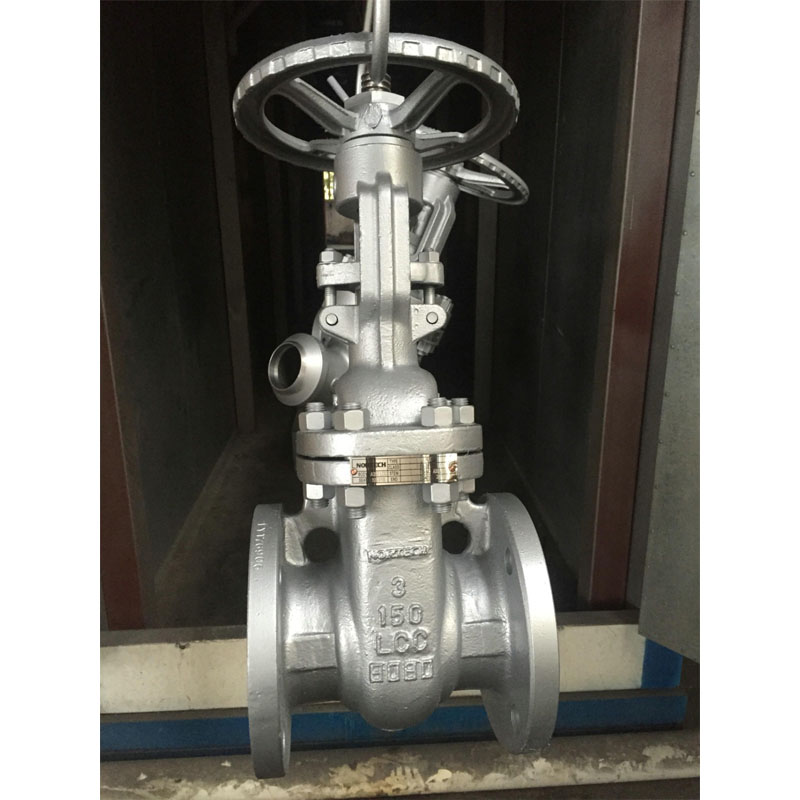

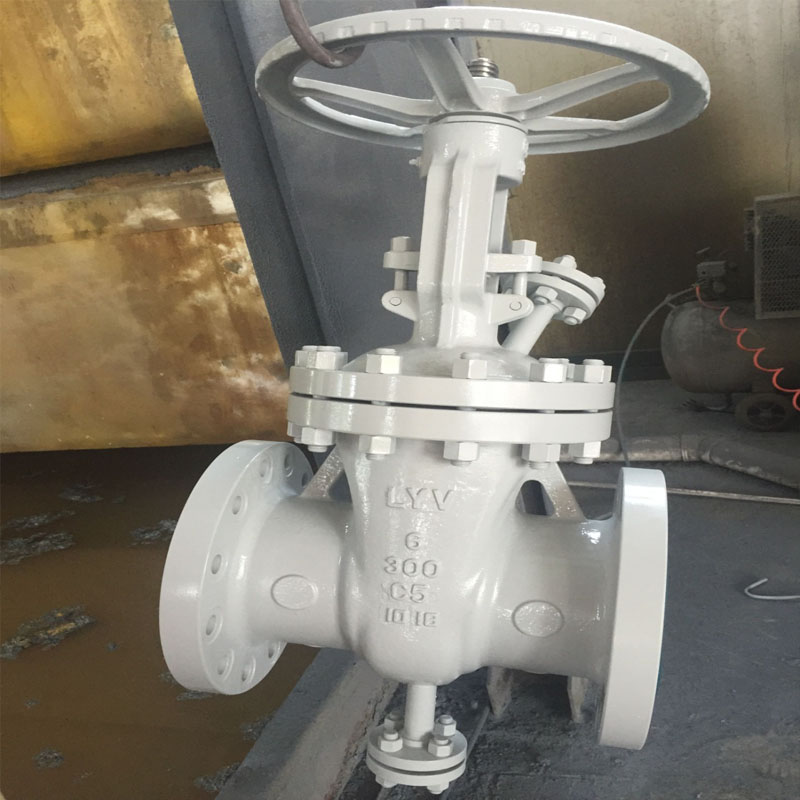

کاسٹ اسٹیل ویج گیٹ والو

LYV® چین میں کاسٹ اسٹیل ویج گیٹ والو مینوفیکچررز اور سپلائرز ہیں جو گیٹ والوز کو ہول سیل کر سکتے ہیں۔ ہم آپ کے لیے پیشہ ورانہ خدمات اور بہتر قیمت فراہم کر سکتے ہیں۔ اگر آپ کاسٹ اسٹیل ویج گیٹ والو کی مصنوعات میں دلچسپی رکھتے ہیں تو بلا جھجھک ہم سے رابطہ کریں۔ ہم یقین دہانی کرائی ہے کہ ضمیر کی قیمت، وقف سروس کے آرام کے معیار پر عمل کریں.

کاسٹ اسٹیل ویج گیٹ والو مارکیٹ میں سب سے عام قسم کے والوز پر ہیں، جو کہ پانی، قدرتی گیس، تیل، پیٹرو اور پیٹرو کیمیکل پلانٹس کے لیے مختلف صنعتوں میں بڑے پیمانے پر استعمال ہوتے ہیں۔ یہ ایک لائنر-موشن والو ہے جو عمل کے بہاؤ کے لیے ایک عام طور پر فلیٹ بندش عنصر کا استعمال کرتا ہے، جو مائع اور گیس کی خدمات کے لیے آن-آف فنکشن کرنے کے لیے، شٹ آف فراہم کرنے کے لیے بہاؤ کے سلسلے میں پھسل جاتا ہے۔

ڈیزائن اور ٹیسٹنگ بین الاقوامی معیار:

ڈیزائن سٹینڈرڈ: API 600، ASME B16.34

معائنہ اور جانچ کا معیار: API 598

فلینج سے فلینج کی لمبائی: ANSI B 16.10

اختتامی کنکشن: Flanged End to ANSI B 16.5، بٹ ویلڈ ختم، اسٹاک ویلڈ ختم۔

مینوفیکچرر سائز اور پریشر کی حد:

NPS 2â سے 48 â (ANSI کلاس 150LB کے لیے)

NPS 2â سے 40â (ANSI کلاس 300LB کے لیے)

NPS 2â سے 24â (ANSI کلاس 600LB کے لیے)

NPS 2â سے 20â (ANSI کلاس 900LB کے لیے)

NPS 2â سے 16â (ANSI کلاس 1500LB کے لیے)

NPS 2â سے 12â (ANSI کلاس 2500LB کے لیے)

تعمیراتی باڈی: باہر کا سکرو اور جوا (OS&Y)

بونٹ/کور کی قسم: بولٹڈ بونٹ (BB) / پریشرائزڈ سیل بونٹ (PSB)

سیٹ کی قسم: ہارڈ سیل میٹل کی قسم

تنے کی قسم: انگوٹھی کا تنا

گسکیٹ: سرپل زخم کی گسکیٹ

دشاتمک بہاؤ: یونی ڈائریکشنل

سروس میڈیم: قدرتی گیس، تیل، پانی، گیس، وغیرہ

مفرور اخراج: ISO 15848

والو آپریشن: ہینڈ وہیل / ورم گیئر / موٹر ایکچوایٹر

MOC (مادی کا بل â BOM):

باڈی اور بونٹ: ASTM A 216 GR۔ WCB (کاربن سٹیل)

: ASTM A352 LCB/LCC (کم درجہ حرارت کاربن سٹیل)

: ASTM A217 WC1/ WC6/ WC9/ C5 (ہائی temp. کاربن سٹیل)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (سٹینلیس سٹیل)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (سٹینلیس سٹیل)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (ڈوپلیکس سٹینلیس سٹیل)

ڈسک: ASTM A216 GR.WCB /

: ASTM A352 LCB/LCC

: ASTM A217 WC1/ WC6/ WC9/ C5

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A

تنا : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 پی ایچ

: ASTM A182 F51/ F53/ F55

سیٹ کی انگوٹھی: : ASTM A105N / A105N

: ASTM A 182 F304/F316

: ASTM A 182 F304L/F316L

: ASTM A 182 F347 : ASTM A182 F51/ F53 / F55

گاسکیٹ: ایس ایس اسپائرل واؤنڈ + گریفائٹ، یا ایس ایس اسپائرل واؤنڈ + پی ٹی ایف ای، یا ریئنفورسڈ پی ٹی ایف ای

غدود کی پیکنگ: لچکدار گریفائٹ/PTFE

کم بور بال والو کیا ہے؟

گھٹا ہوا بور بال والو بال والو کی ایک قسم ہے جس کے بور کے اندر والے والو کا قطر پائپ کے قطر سے چھوٹا ہوتا ہے، جب کہ والو کے فلینج کا طول و عرض اب بھی پائپ کے قطر سے ملتا ہے۔ کام کرنے کی ضرورت یہ ہے کہ ایک ہنگامہ خیزی ہے اور سیال کے بہاؤ کی شرح اہم خدشات نہیں ہیں اور جہاں ذرات کے جمع ہونے کا امکان نہیں ہے، والو کی رکاوٹ سے بچنے کے لیے۔

چھوٹے اندرونی قطر کے ساتھ، والو ہاؤسنگ اور بال کا سائز بھی چھوٹا ہوتا ہے، تاکہ کم بور بال والو کا حجم چھوٹا ہو، جس کی وجہ سے یہ انسٹالیشن کے دوران ایک چھوٹی جگہ استعمال کرتا ہے۔ مزید کیا ہے، چھوٹے ہاؤسنگ اور بال کے لیے میٹریل کم میٹیریل لاگت کو چارج کرتا ہے، حتمی مصنوعات کی لاگت کو متاثر کرنے کے لیے، پائپ لائن سسٹم کی پوری لاگت کو کم کرنے کے لیے۔
