LYV®ایک پیشہ ور صنعتی والو مینوفیکچرر نے متعارف کرایا ہے۔

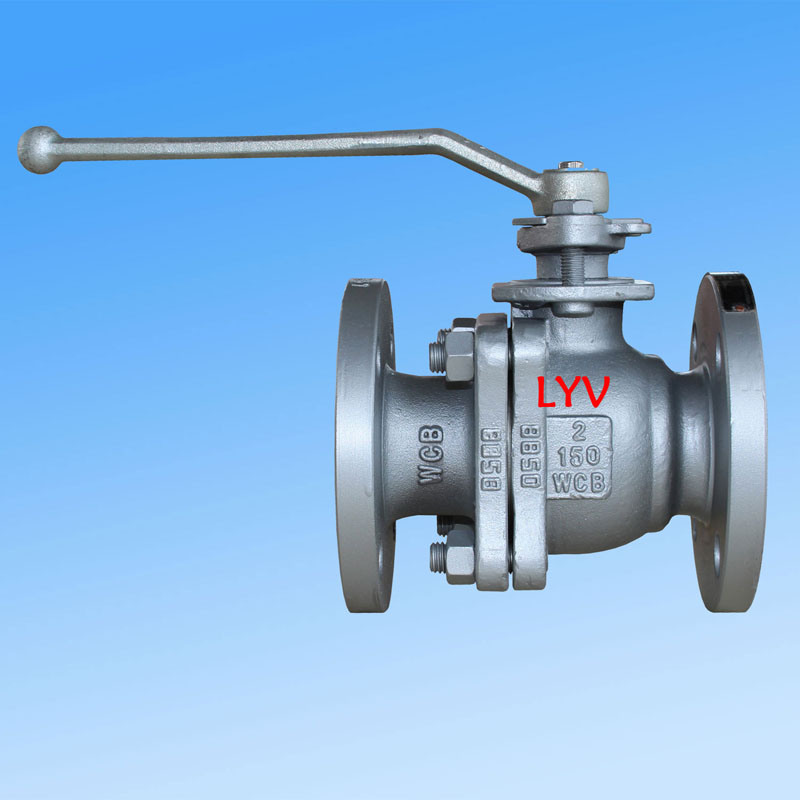

2-پیس فلوٹنگ بال والوصنعتی پائپنگ سسٹمز میں سب سے زیادہ استعمال ہونے والی والو کی اقسام میں سے ایک۔ کمپنی شمالی امریکہ، جنوب مشرقی ایشیا، روس اور مشرق وسطی سمیت مارکیٹوں میں والوز برآمد کرتی ہے۔ CNC مشینی سازوسامان اور ایک ہنر مند افرادی قوت کے ساتھ، LYV® کی سالانہ پیداواری صلاحیت 50,000 والوز سے زیادہ ہے، جو معیاری اور اپنی مرضی کے مطابق ضروریات کو پورا کرتی ہے۔
ڈیزائن اور تعمیر
2 پیس فلوٹنگ بال والو میں فلوٹنگ بال ڈیزائن کے ساتھ اسپلٹ باڈی کی تعمیر شامل ہے۔ اس کے مطابق انجینئر کیا گیا ہے۔ISO 17292، API 608، اور API 6Dمعیارات والو مکمل بور (FB) یا کم شدہ بور (RB) کنفیگریشن میں دستیاب ہے، جس میں اینڈ انٹری باڈی کنسٹرکشن ہے۔ بونٹ کے اختیارات میں بولٹڈ بونٹ یا بڑھا ہوا بونٹ شامل ہے، اور سیٹ کی قسمیں نرم سیٹ یا سخت مہر والی دھات کی مختلف حالتوں میں پیش کی جاتی ہیں۔ بہاؤ کی سمت یک طرفہ یا دو جہتی ہو سکتی ہے، مختلف عمل کی ضروریات کے لیے لچک فراہم کرتی ہے۔
سائز اور پریشر کی حد
| پریشر کلاس |
سائز کی حد (NPS) |
سائز کی حد (DN) |
| ANSI کلاس 150LB |
1/2" - 10" |
DN15 - DN250 |
| ANSI کلاس 300LB |
1/2" - 8" |
DN15 - DN200 |
| ANSI کلاس 600LB |
1/2" - 4" |
DN15 - DN100 |
نوٹ:PN ریٹنگز کے لیے، والو PN0.6, PN1.6, PN2.0, PN2.5 DN250 تک کا احاطہ کرتا ہے۔ PN4.0 اور PN5.0 DN200 تک؛ PN6.3 اور PN10.0 DN100 تک۔
ڈیزائن اور جانچ کے معیارات
| معیاری زمرہ |
حوالہ معیار |
|
ڈیزائن معیاری
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
معائنہ اور جانچ
|
API 598 / API 6D |
|
فائر سیف ٹیسٹنگ
|
API 607 / API 6FA |
|
فلانج سے فلانج کی لمبائی
|
ANSI B16.10 - مختصر پیٹرن / طویل پیٹرن |
|
کنکشن ختم کریں۔
|
Flanged (ANSI B16.5)، بٹ ویلڈ، ساکٹ ویلڈ |
کلیدی خصوصیات
-
آگ سے محفوظ ڈیزائن- API 607 / API 6FA کی تعمیل کرتا ہے۔
-
مخالف جامد ڈیزائن- محفوظ آپریشن کے لئے جامد چارج کو ختم کرتا ہے۔
-
بلو آؤٹ پروف اسٹیم- دباؤ میں خلیہ کے اخراج کو روکتا ہے۔
-
سروس میڈیم- قدرتی گیس، تیل، پانی، آکسیجن، اور دیگر صنعتی سیال
-
کھٹی سروس- ISO 15156 / NACE MR0175 کے مطابق
-
والو آپریشن- دستی لیور، کیڑا گیئر، نیومیٹک ایکچیویٹر، الیکٹرک ایکچویٹر
تعمیراتی مواد (BOM)
باڈی اور بونٹ
| میٹریل گریڈ |
تفصیل |
| ASTM A216 GR WCB/A105N |
کاربن سٹیل |
| ASTM A352 LCB/LCC/A350 LF2 |
کم درجہ حرارت کاربن اسٹیل |
| ASTM A351 GR CF8 / CF8M |
SS 304 / SS 316 (سٹینلیس سٹیل) |
| ASTM A351 GR CF3 / CF3M |
SS 304L / SS 316L (سٹینلیس سٹیل) |
| ASTM A351 Gr CF8C |
سٹینلیس سٹیل |
| ASTM A890 4A/5A/6A |
ڈوپلیکس سٹینلیس سٹیل |
ٹھوس گیند
| میٹریل گریڈ |
تفصیل |
| A105N + ENP / A105N + TCC |
الیکٹرولیس نکل چڑھانا / ٹنگسٹن کاربائڈ کوٹنگ کے ساتھ کاربن اسٹیل |
| ASTM A182 F304/F316 |
ایس ایس 304 / ایس ایس 316 |
| ASTM A182 F304L/F316L |
ایس ایس 304 ایل / ایس ایس 316 ایل |
| ASTM A182 F347 |
سٹینلیس سٹیل |
| ASTM A182 F51/F53/F55 |
ڈوپلیکس / سپر ڈوپلیکس سٹینلیس سٹیل |
ہارڈ سیل میٹل سیٹ کے لیے نوٹ:بال کی سطح کے علاج میں ENP، HCR، WC، اور ویلڈنگ Ni60/Ni55 شامل ہیں۔
تنا
| میٹریل گریڈ |
تفصیل |
| ASTM A182 F6a |
مارٹینسٹیٹک سٹینلیس سٹیل |
| ASTM A182 F304/F316/F304L/F316L |
سٹینلیس سٹیل |
| 17-4 پی ایچ |
ورن کو سخت کرنے والا سٹینلیس سٹیل |
| ASTM A182 F51/F53/F55 |
ڈوپلیکس / سپر ڈوپلیکس سٹینلیس سٹیل |
نشستیں، جسم کے مہروں اور غدود کی پیکنگ
| مواد |
درخواست |
| PTFE ورجن |
سیٹ/باڈی سیل/گلینڈ پیکنگ |
| 25% شیشے سے بھرے PTFE (GFT) |
سیٹ/باڈی سیل/گلینڈ پیکنگ |
| کاربن سے بھرا ہوا PTFE (CFT) |
سیٹ/باڈی سیل/گلینڈ پیکنگ |
| جھانکنا / ڈیلرین |
سیٹ / باڈی سیل |
| گرافوئل (گریفائٹ رنگ) |
سیٹ/باڈی سیل/گلینڈ پیکنگ |
درخواست اور خدمت
2-ٹکڑا تیرتا ہوا بال والو تیل اور گیس، پیٹرو کیمیکل، پاور جنریشن، واٹر ٹریٹمنٹ، اور پائپ لائن سسٹم سمیت صنعتی ایپلی کیشنز کی وسیع رینج کے لیے موزوں ہے۔ یہ فلینجڈ، بٹ ویلڈ، یا ساکٹ ویلڈ اینڈ کنکشن کے ساتھ دستیاب ہے، اور اسے دستی طور پر یا خودکار ایکچیوٹرز کے ساتھ چلایا جا سکتا ہے۔ LYV® اپنی تجربہ کار انجینئرنگ اور پروڈکشن ٹیموں کے تعاون سے فروخت کے بعد مکمل تعاون اور بروقت ڈیلیوری فراہم کرتا ہے۔
نوٹ:حسب ضرورت مواد کے امتزاج، دباؤ کی درجہ بندی، یا ایکچیویٹر کنفیگریشنز کے لیے، براہ کرم اپنے پروجیکٹ کی تفصیلات کے ساتھ براہِ راست LYV® سے رابطہ کریں۔
